Miejsce pochodzenia:
Dongguan, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,UL
Numer modelu:
SME-5500
Shenhuajest wiodącą firmą produkującą maszyny do czyszczenia natryskowego w Chinach.Wykonujemy urządzenia do czyszczenia chłodnic pieców rozpływowych i pieców do lutowania na fali, instalowane w wielu znanych firmach takich jak: Sumsung, Foxconn, Huawei, Panasonic, Mitsubishi...
Użycie maszyny:
Chłodnice pieca rozpływowego N2 należy czyścić regularnie co 15-30 dni, w przeciwnym razie chłodnice zostaną pokryte topnikiem i nie będą mogły pełnić swojej roli w urządzeniu.Ponieważ chłodnice są bardzo brudne i szkodliwe, żaden operator nie chce ich czyścić ręcznie.

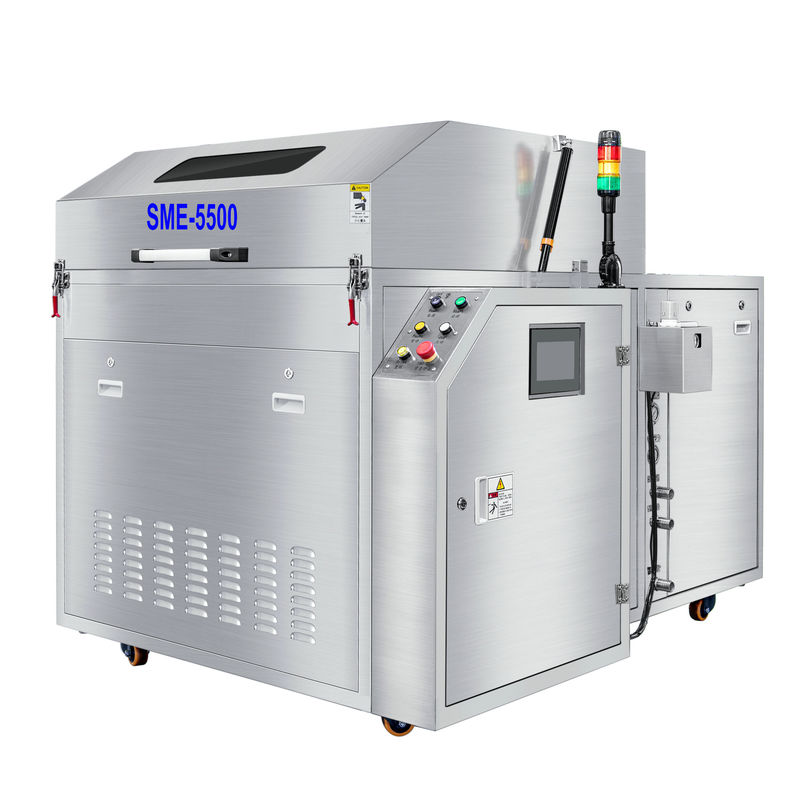

SME-5500 SME-5500Wielkogabarytowa chłodnica piekarnika z przepływem Maszyna do czyszczenia strumienia 100L Zbiornik na płyn do maszyny Smt Tamura Heller JTjest koszem o średnicy 1500 mm, wielkogabarytowym, automatycznym urządzeniem czyszczącym chłodnice pieców rozpływowych.Chłodnice pieca rozpływowego SMT, TAMURA, HELLER, BTU, JT, Rehm Ersa można bardzo łatwo umyć w tej maszynie.
Sterowanie PLC, obsługa TP.SME-5500 składa się z jednostki myjącej, jednostki płuczącej, jednostki suszącej, jednostki filtrującej i elektrycznej jednostki sterującej.Liqui clean, płukanie wodą z kranu, suszenie gorącym powietrzem są przeprowadzane automatycznie jeden po drugim zgodnie z ustawionym programem.
Proces maszynowy:
Umieść schładzacze zanieczyszczeń w koszu czyszczącym, ustawiając parametry czyszczenia, maszyna automatycznie zakończy proces mycia, płukania i suszenia, po prostu naciskając przycisk start.Chłodnice są czyste i suche po czyszczeniu i gotowe do użytku.
Cechy maszyny:
1. Całkowita struktura SUS 304, odporna na korozję kwasową i alkaliczną, mocna i atrakcyjna.

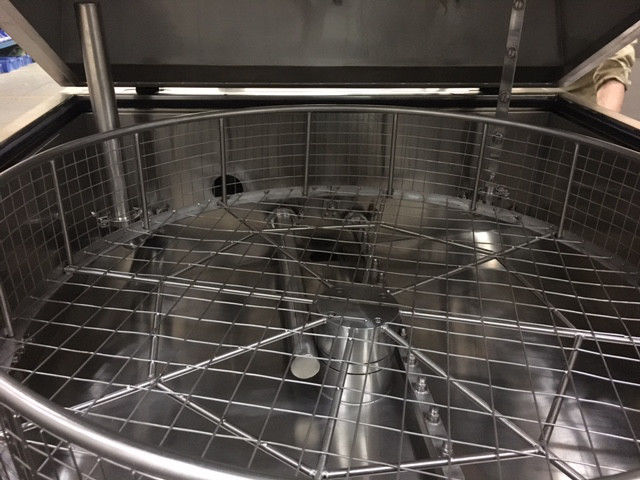

2. Duży okrągły kosz do czyszczenia o średnicy φ1000 mm, może czyścić jednorazowo 20 ~ 40 sztuk urządzeń.
3. Wyczyść płyn w aerozolu z 3 prętów spryskujących na górnej/dolnej i przedniej stronie, kosz czyszczący obraca się podczas czyszczenia.
4. Wyczyść ciśnienie cieczy do 6kg/cm2, dokładnie wyczyść całe urządzenie.
5. Sterowanie programem PLC, obsługa panelu dotykowego, parametry czyszczenia można wygodnie ustawiać i zmieniać.
6. Łatwa obsługa za pomocą jednego przycisku, czyszczenie pod wysokim ciśnieniem + płukanie + suszenie gorącym powietrzem, cały proces przebiega automatycznie w cyklu.
7. Wyczyść funkcję utrzymywania ciepła i temperatury cieczy i wody.
8. Czyszczenie i płukanie w obiegu zamkniętym, czysty detergent i woda płucząca są cyklicznie filtrowane i ponownie wykorzystywane w maszynie.
9. Standardowo wyposażone rozwiązanie i funkcja automatycznego napełniania i odprowadzania wody.
10. Oprawy po czyszczeniu są czyste i suche, gotowe do użycia w każdej chwili.
Specyfikacja maszyny:
Przedmiot | Specyfikacja SME-5500 |
Rozmiar kosza do sprzątania | Φ1500 mm x wys. 200 mm.Czysta wysokość 450mm |
Jednostka natryskowa | Górna/dolna/przednia strona, 720°, natrysk dookoła |
3-poziomowy system filtrów | Filtry 2mm/100um/20um |
Czysta pojemność zbiornika | 100L |
Pojemność zbiornika do płukania | 100L |
Czyste ciśnienie natrysku | 5~6kg/cm2 |
Czysty czas | 5~20 min |
Czas płukania | 2~3 min |
Czas schnięcia | 10~20 min |
Czysta ciecz temp | Temperatura pokojowa ~ 80 ℃ |
Temperatura wody do płukania | Temperatura pokojowa ~ 80 ℃ |
Temperatura grzania gorącego powietrza | Temperatura pokojowa ~ 90 ℃ |
Czyszczenie/płukanie zasilania pompy | 2,2 kW/2,2 kW |
Moc podgrzewacza cieczy/wody | 9KW |
Moc cieplna gorącego powietrza | 9KW |

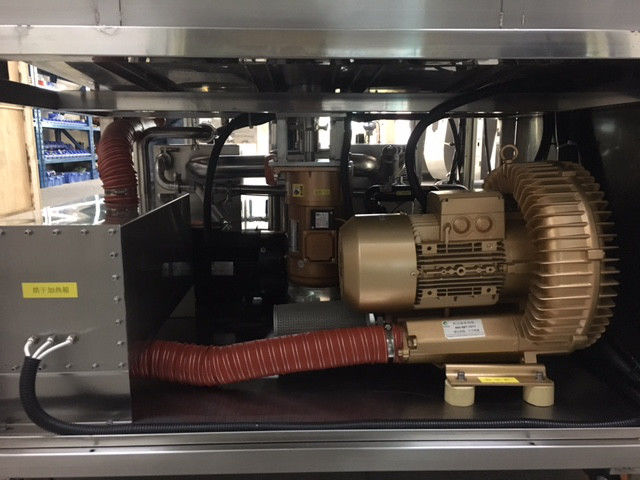

Moc dmuchawy | 4,0 kW |
Dopływ powietrza | 0,5 ~ 0,7 MPa |
Zasilacz | 3 P, AC380V,50/60HZ,33KW |
Rozmiar maszyny | dł.1900*szer.2600*wys.1500 (mm) |
Ciężar maszyny | 900 KG |
Pytania i odpowiedzi:
P1: Jak duże chłodnice można czyścić SME-5500?
A1: chłodnice 900*300mm mogą czyścić 2 w tym samym czasie.
Q2: Ile urządzeń może jednorazowo wyczyścić SME-5500?
A2: To zależy od rozmiaru palety.dla Rehm może wyczyścić 6 ~ 7 za jednym razem, dla Ersa może wyczyścić 2 ~ 4 za jednym razem.
P3: Jaki jest czas cyklu SME-5500?
A3: To około 40 ~ 45 minut, w tym czas mycia, płukania i suszenia gorącym powietrzem.
P4: Czy okrągły kosz obraca się z prędkością ustawiania?
A4: Tak, okrągły kosz o średnicy 1000 mm obraca się z prędkością 15 ~ 20 obr./min
Porównanie zdjęć przed i po czyszczeniu:
