SC810 Urządzenie do pakowania części półprzewodnikowych z aprobatą CE

Opis produktu

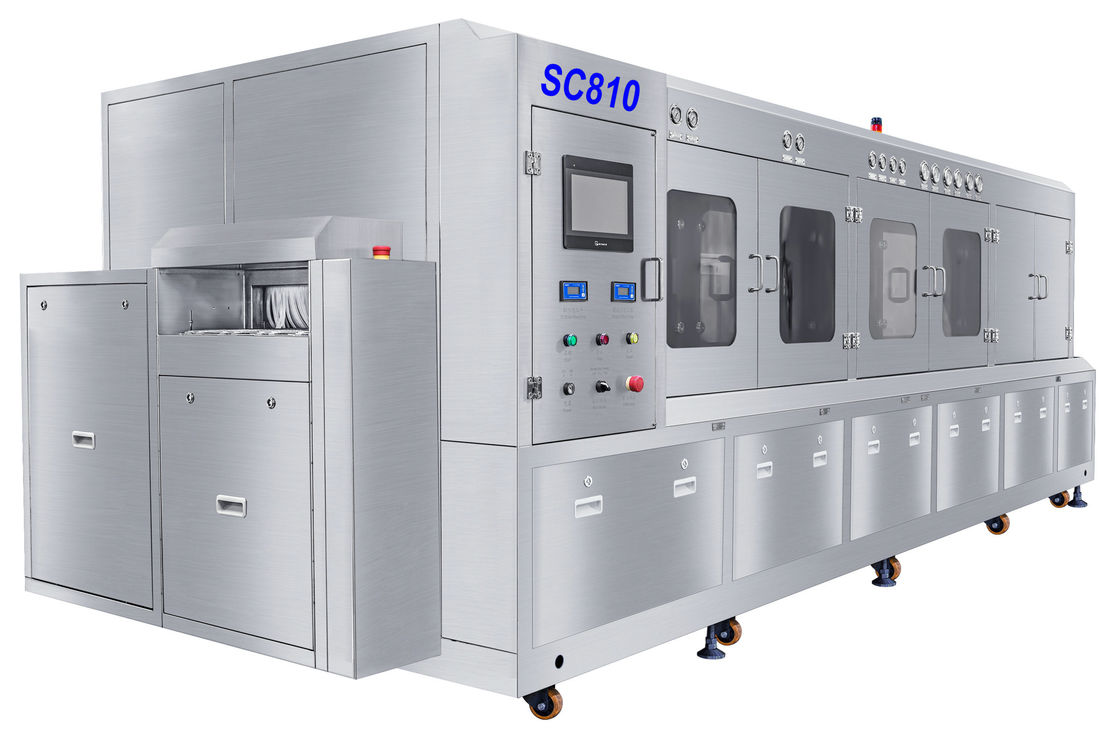

SC810 to kompaktowa w linii spray czyszcząca maszyna do czyszczenia fluxu pakietów leadframe, IGBT, IPM, BGA, CSP za pomocą płynu do mycia i płukania wodą DI oraz suszenia na gorącym powietrzu.

Dla wszystkich rodzajów przepływu i ramki, pakiet IGBT, IPM, BGA, CSP.

SC810 Proces roboczy: Wstępne mycie+Wymycie+Izolacja chemiczna+Wstępne płukanie+Płukanie+Płukanie końcowe+Wyduszenie powietrzem+Wyciekanie na gorącym powietrzu1+Wyciekanie na gorącym powietrzu2.

Wykorzystując najnowszą technologię czyszczenia mieszanin sprayu dla MŚP, system ma następujące zalety:

1/Przepływ opakowania w systemie czyszczenia linii.
2Technologia mycia sprayem mieszanki płynnej, wynik super-mycia, dokładnie czysty płyn pasty lutowniczej z wodą i płyn nieczysty.
3. Dłuższe sekcje mycia + sekcja płukania wodą DI + sekcja oddychania powietrzem + 2 sekcje suszenia na gorącym powietrzu.
4. Woda płynna i świeża DI dostarczana automatycznie, po przepływie wody DI do poprzedniej sekcji, aby odnowić wodę DI.

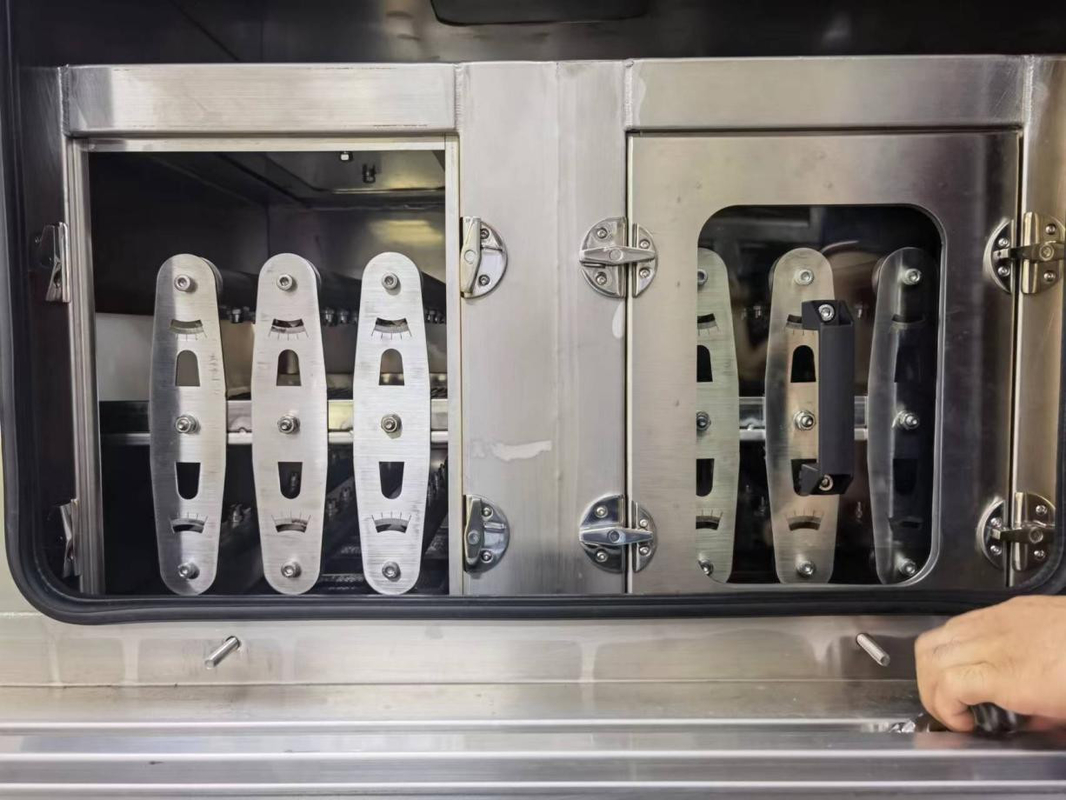

5. system wyprzedzania do góry/dołu na sekcjach mycia i płukania.
6Ciśnienie rozpylania płynów i wody DI można regulować dla wymagań czyszczenia produktów półprzewodnikowych.
7Standardowo wyposażony w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Noże powietrzne wysuszają + 2 sekcje system suszenia na gorącym powietrzu.
9System sieci przenośnikowej płaskiej na płycie PCB ze stali nierdzewnej SUS304.
10System sterowania PLC, angielski interfejs operacyjny, prosta obsługa.
11.Wiele opcjonalnych funkcji dostępnych.

12Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.

Specyfikacja maszyny:

Pytania i odpowiedzi klientów

Pytanie 1: Jakie produkty półprzewodnikowe może oczyszczać SC810?

Odpowiedź 1: Flux na BGA, CSP, IGBT, IPM Leadframe pacakage. ma 600 mm sekcję mycia z 2x8 prysznica na nim, dlatego jest tak silny.

P2: Dlaczego 110 kW?

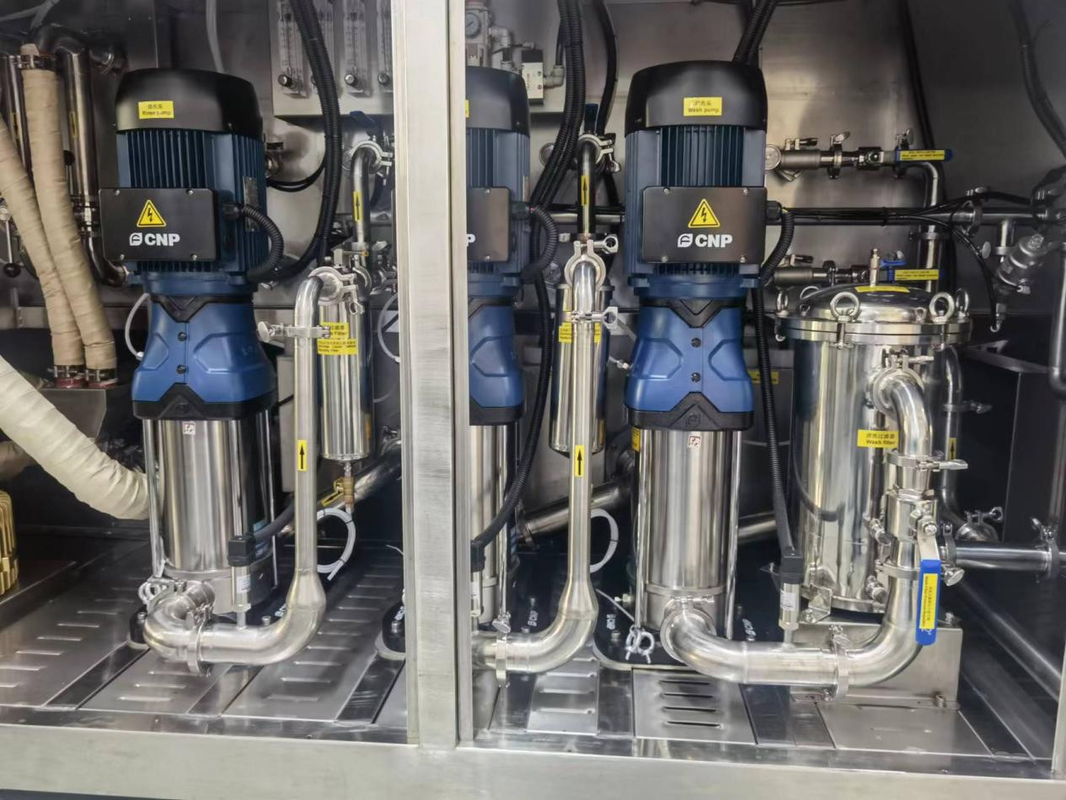

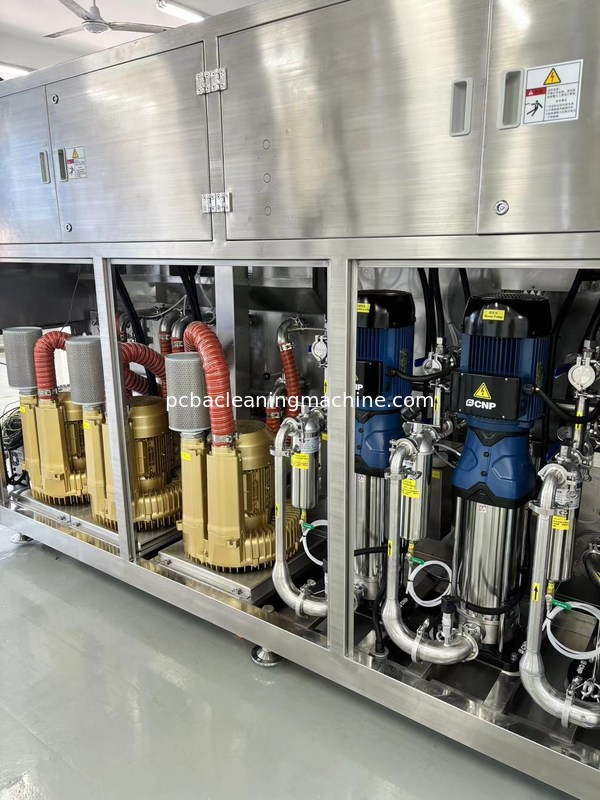

A2: w sekcji prania, posiada ogrzewacz o mocy 3x12KW; w sekcji przed płukanie, posiada ogrzewacz o mocy 1x12KW; w sekcji płukania, posiada ogrzewacz o mocy 1x12KW; w sekcji suchej o ciepłym powietrzu, posiada ogrzewacz o mocy 2x7,5KW,i mamy też dmuchawy powietrzne, pompy elektryczne.

P3: Jaka jest temperatura cieczy i temperatura wody DI?

A3: ciecz może się podgrzać do 80°C, woda DI do 60°C.

P4: Jakie jest zużycie płynów na godzinę?

Odpowiedź: zależy od samej cieczy i temperatury, instalujemy ciecz chłodną kondensator, zwykle 5~10L/h.
