Product Details
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: SME
Orzecznictwo: CE, UL
Numer modelu: SME-5600
Payment & Shipping Terms
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Odkurzacz + opakowanie ze sklejki, rozmiar obudowy: 1500 * 1400 * 2150 mm (L * W * H)
Czas dostawy: 30 ~ 40 dni
Zasady płatności: L / C, T / T, D / P, Western Union, Paypal, Money Gram
Możliwość Supply: 200 zestawów / rok
Rozmiar PCB: |
30x30mm~500x600mm |
Rozmiar kosza do czyszczenia: |
L610 * W560 * H100mm * 2 warstwy |
Czas prania: |
5~10min |
czas płukania: |
1 ~ 2 min/czas |
Czasy płukania: |
3 ~ 5 razy (dostępne 1 ~ 99) |
Czas schnięcia: |
20~25min |
temperatura ciepła cieczy: |
Temperatura pokojowa ~ 60 ℃ |
Temperatura sucha: |
temperatura pokojowa ~ 99 ℃ |
Zakres rezystywności: |
0~18MΩ |
Dopływ powietrza: |
0,5Mpa, 200 ~ 400L/min |
Zasilacz: |
AC380V. AC380V. 3P,50/60Hz, 28KW 3P,50/60Hz, 28KW |
Rozmiar maszyny: |
1300 * 1200 * 1850 (L * W * T) mm |
Waga: |
600kg |
Materiał: |
Stal nierdzewna SUS304 |
Rozmiar PCB: |
30x30mm~500x600mm |
Rozmiar kosza do czyszczenia: |
L610 * W560 * H100mm * 2 warstwy |
Czas prania: |
5~10min |
czas płukania: |
1 ~ 2 min/czas |
Czasy płukania: |
3 ~ 5 razy (dostępne 1 ~ 99) |
Czas schnięcia: |
20~25min |
temperatura ciepła cieczy: |
Temperatura pokojowa ~ 60 ℃ |
Temperatura sucha: |
temperatura pokojowa ~ 99 ℃ |
Zakres rezystywności: |
0~18MΩ |
Dopływ powietrza: |
0,5Mpa, 200 ~ 400L/min |
Zasilacz: |
AC380V. AC380V. 3P,50/60Hz, 28KW 3P,50/60Hz, 28KW |
Rozmiar maszyny: |
1300 * 1200 * 1850 (L * W * T) mm |
Waga: |
600kg |
Materiał: |
Stal nierdzewna SUS304 |

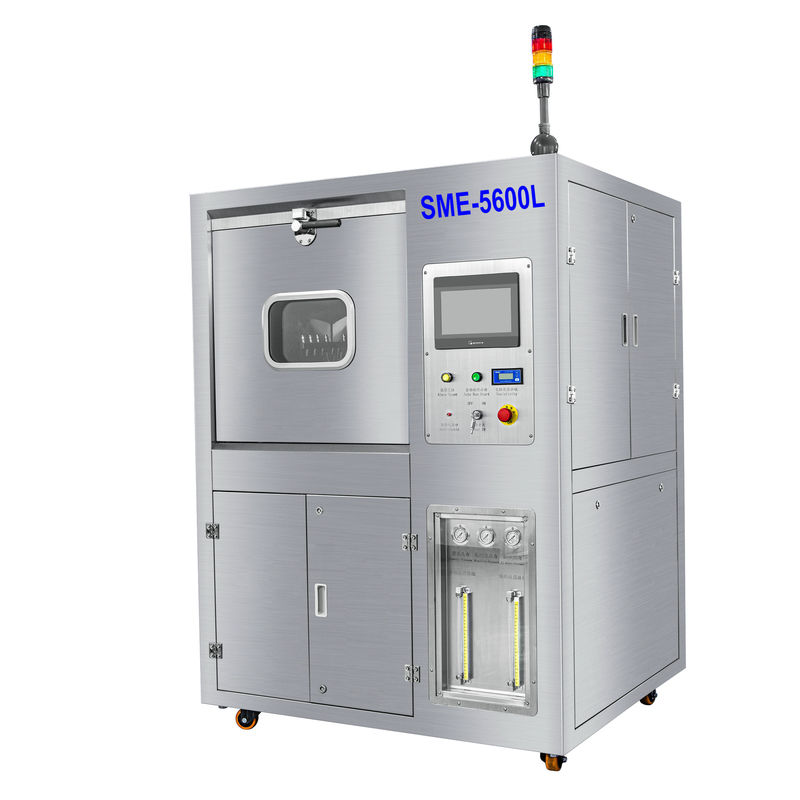

560 * 610 mm Offline PCBA Flux Cleaning Machine 2-warstwowy kosz do czyszczenia i zatwierdzenie CEjest maszyną do czyszczenia PCBA w trybie off-line.Jest to kompaktowa, energooszczędna i ekologiczna maszyna.
SME-5600 służy do zmywania pozostałości topnika, kulek lutowniczych, cząstek na PCBA, takich jak: topnik kalafoniowy, topnik nieczysty, topnik rozpuszczalny w wodzie.Stosowany głównie w przemyśle wojskowym, lotniczym, lotniczym, medycznym, nowej energii, elektroniki samochodowej, szczególnie nadaje się do czyszczenia niewielkich ilości, wielu rodzajów płytek PCBA.
Zalety SME-5600:
1. Całkowicie czysty topnik z kalafonii, topnik rozpuszczalny w wodzie, nieczysty topnik, pasta lutownicza i inne zanieczyszczenia organiczne i nieorganiczne na PCBA.
2. 2-warstwowy kosz do czyszczenia: 610 mm (L) × 560 mm (W) × 100 mm (H) x 2 warstwy.
3. Wszystkie procesy są widoczne przez duże okno obserwacyjne.
4. Łatwy interfejs obsługi, szybkie ustawianie czystych parametrów.Można ustawić różne hasła.
5. Filtr wewnętrzny sprawia, że używana ciecz jest powtarzana.
6. Pomiar rezystywności wody DI w czasie rzeczywistym i monitorowanie efektu czyszczenia.Zakres rezystywności wynosi 0~18 MΩ.
7. Pozostała ciecz w pompie i przewodach jest wydmuchiwana sprężonym powietrzem i spływa z powrotem do zbiornika czyszczącego.Ta funkcja pozwala zaoszczędzić do 50% detergentu.
8. Wysoki standard czystości, zanieczyszczenie jonowe całkowicie spełnia wymagania klasy IIPC-610D I.
9. Całkowicie struktura SUS304, odporna na korozję stałą, kwasy i zasady
Specyfikacja SME-5600:
| PRZEDMIOT | SPECYFIKACJA |
| Rozmiar kosza do czyszczenia | L610xW560xH100mmx 2 warstwy |
| Pojemność zbiornika na płyn rozcieńczający | 60L |
| Pojemność zbiornika cieczy natryskowej | 18L |
| Pojemność zbiornika koncentratu | 30L |
| Czas na sprzątanie | 5~20min |
| Czas płukania | 1~2 min/razy |
| Czasy płukania | 1~10 razy |
| Czas schnięcia | 10~30min |
| Temperatura ciepła cieczy rozcieńczalnika | temp. pokojowa ~60ºC |
| Czas schnięcia PCB | temp. pokojowa ~99ºC |
| Zakres rezystywności | 0~18MΩ |
| Filtr cieczy | 0,2um |
| Filtr wody DI | 0,2um |
| Filtr powietrza | 10um |
| Rozmiar otworu wentylacyjnego | φ76XH50(mm) |
| Zasilacz | AC380, 3 fazy, 50/60Hz, 30KW |
| Dopływ powietrza | 0,5Mpa, 400L/Min |
| Rozmiar maszyny | dł.1300xszer.1200x1850(mm) |
| Ciężar maszyny | 600 kg |
P1: Jaki jest czas cyklu maszyny do czyszczenia wsadowego SME-5600?
A1: Razem 30 ~ 45 min.myć 10min+płukać 10min+suszyć 10~25min.
P2: Jakiego płynu można użyć w SME-5600 do czyszczenia PCBA?
A2: To zależy od komponentów elektronicznych i pasty lutowniczej na twoim PCBA.Płyn do mycia PCBA na bazie wody, płukanie wodą DI.
P3: Czy wiele płyt pcbas może wyczyścić SME-5600 w jednym cyklu?
A3: na przykład PCBA o wymiarach L200 * W100mm, może wyczyścić 30 ~ 40 sztuk.
P4: Czy PCBA muszą piec po myciu, płukaniu i suszeniu w maszynie?
A4: Jasne, PCBA po oczyszczeniu należy włożyć do piekarnika elektrycznego i piec przez 2 godziny w temperaturze 100 ~ 110 ℃ lub 4 godziny w temperaturze 80 ~ 90 ℃, aby PCBA całkowicie wyschła.
Zdjęcia porównawcze przed i po czyszczeniu:
