Miejsce pochodzenia:
Dongguan, Chiny
Nazwa handlowa:
SME
Orzecznictwo:
CE, UL
Numer modelu:
SME-5600LC

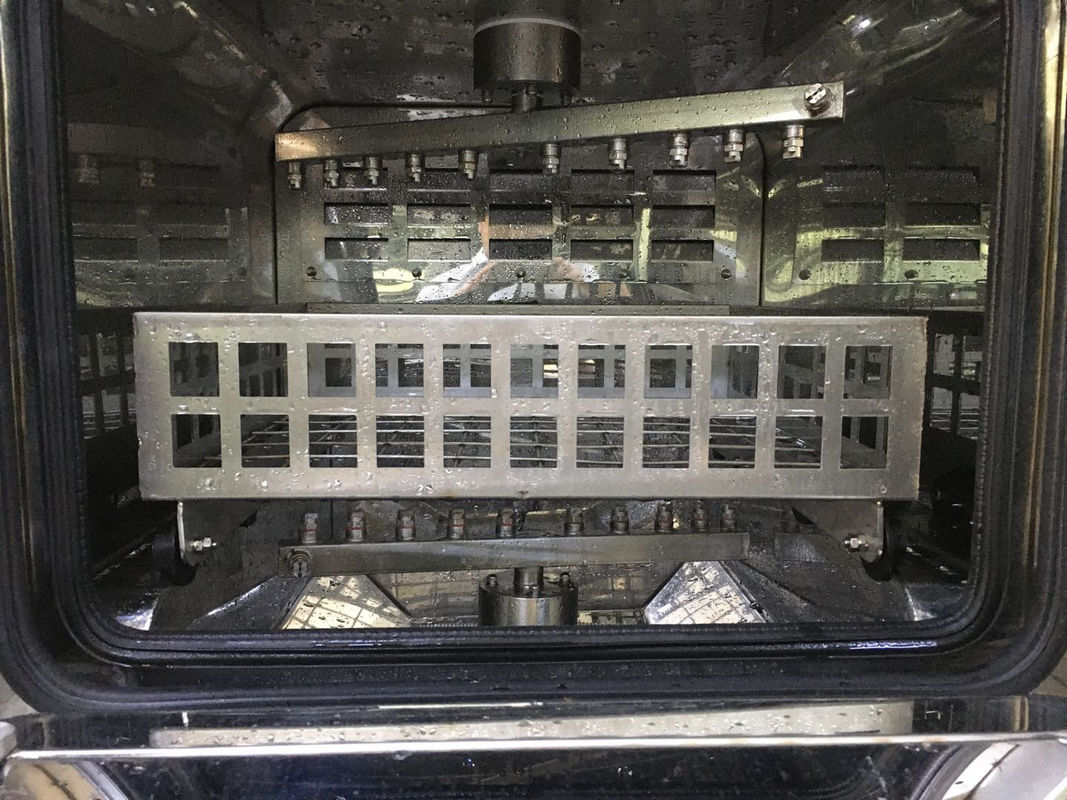

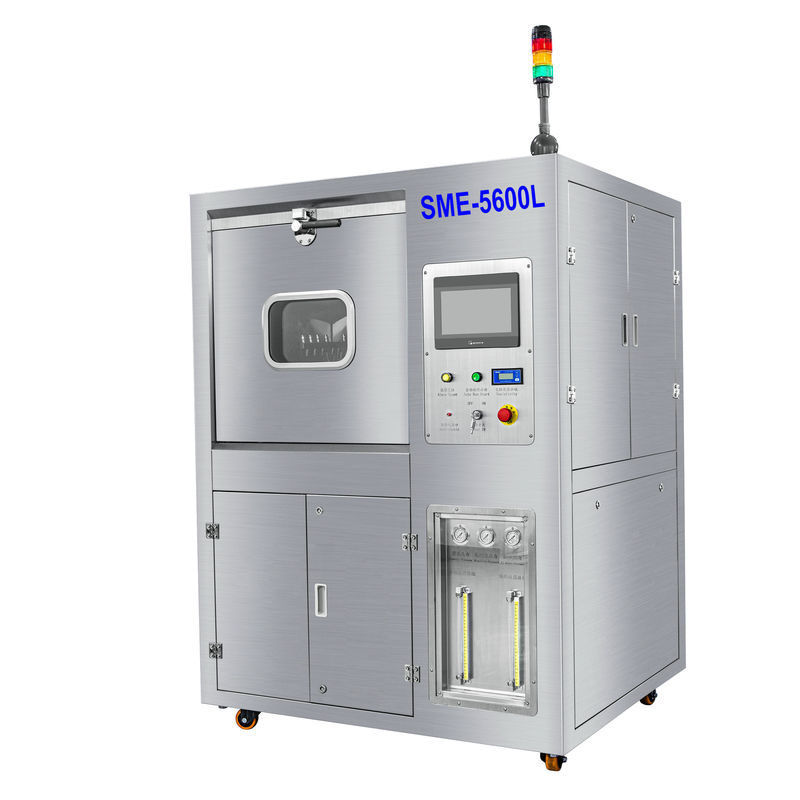

Maszyna do mycia natryskowego typu wsadowego PCBA z 3 kolektorami natryskowymi 2 warstwy Kosz PCBA 1 szafka myjąca
SME-5600CLjest specjalnie zaprojektowany do usuwania wszelkiego rodzaju topników z powierzchni PCBA. Dzięki zastosowaniu cieczy na bazie wody i wydajnej technologii czyszczenia natryskowego, bardzo szybkie i wydajne usuwanie twardego i suchego topnika oraz kulek lutowniczych na PCBA bez żadnych uszkodzeń PCBA.
Proces SME-5600LC obejmuje: mycie cieczą, płukanie wodą DI, suszenie gorącym powietrzem.
Zalety SME-5600LC:
1. Umyć płynem na bazie wody, aby usunąć powłokę konformalną na powierzchni PCBA.
2. 2-warstwowy kosz PCBA: 610 mm (L) × 560 mm (W) × 100 mm (H) x 2 warstwy.
3. Wszystkie procesy są widoczne przez duże okno obserwacyjne.

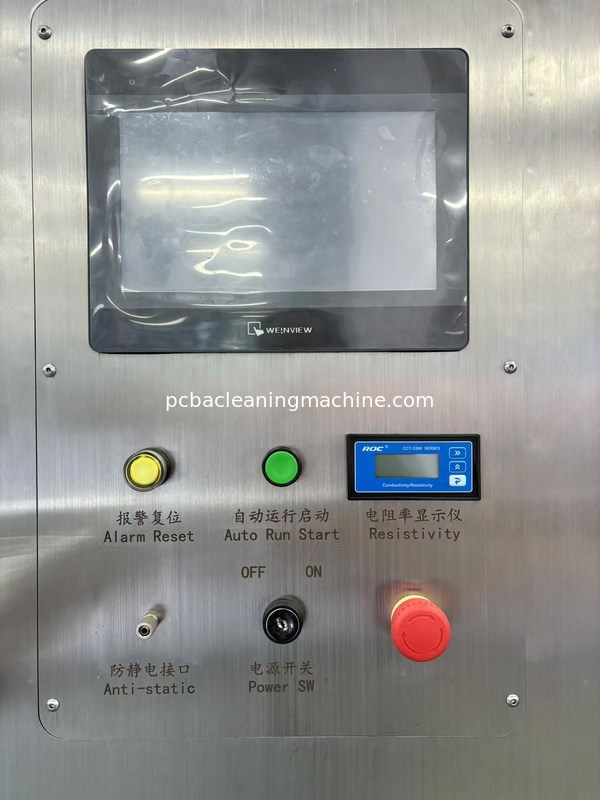

4. Łatwy interfejs obsługi, łatwe ustawianie parametrów.
5. Filtr wewnętrzny sprawia, że używana ciecz jest powtarzana.
6. Pomiar rezystywności wody DI w czasie rzeczywistym i monitorowanie efektu czyszczenia.Zakres rezystywności wynosi 0~18 MΩ.
7. Pozostała ciecz w pompie i przewodach jest wydmuchiwana sprężonym powietrzem i spływa z powrotem do zbiornika czyszczącego.Ta funkcja pozwala zaoszczędzić do 50% detergentu.
8. Płyn do mycia + płukanie wodą DI, zrób powlekaną płytkę PCBA w nową.
9. Całkowicie struktura SUS304, odporna na korozję stałą, kwasy i zasady
Specyfikacja SME-5600LC:
PRZEDMIOT | SPECYFIKACJA |
Rozmiar kosza PCBA | L610xW560xH100mmx 2 warstwy |
Pojemność zbiornika na płyn rozcieńczający | 60L |
Pojemność zbiornika cieczy natryskowej | 18L |
Pojemność zbiornika koncentratu | 30L |
Czas prania | 5~20min |
Czas płukania | 1~2 min/razy |
Czasy płukania | 1~10 razy |
Czas schnięcia | 10~30min |
Temperatura ciepła cieczy rozcieńczalnika | temp. pokojowa ~60ºC |
Czas schnięcia PCB | temp. pokojowa ~99ºC |
Zakres rezystywności | 0~18MΩ |
Filtr cieczy | 0,2um |
Filtr wody DI | 0,2um |
Filtr powietrza | 10um |
Rozmiar otworu wentylacyjnego | φ76XH50(mm) |
Zasilacz | AC380, 3 fazy, 50/60Hz, 30KW |
Dopływ powietrza | 0,5Mpa, 400L/Min |
Rozmiar maszyny | dł.1300xszer.1200x1850(mm) |
Ciężar maszyny | 600 kg |
P1: Jaki jest czas cyklu maszyny do czyszczenia wsadowego SME-5600LC?
A1: Razem 30 ~ 45 min.myć 10min+płukać 10min+suszyć 10~25min.
P2: Jakiego płynu można użyć w SME-5600LC do czyszczenia PCBA?
A2: Płyn do mycia PCBA na bazie wody, płukanie wodą DI.
P3: Czy wiele płytek pcbas może wyczyścić SME-5600LC w jednym cyklu?
A3: na przykład PCBA o wymiarach L200 * W100mm, może wyczyścić 30 ~ 40 sztuk.
P4: Czy PCBA muszą piec po myciu, płukaniu i suszeniu w maszynie?
A4: Jasne, PCBA po oczyszczeniu należy włożyć do piekarnika elektrycznego i piec przez 2 godziny w temperaturze 100 ~ 110 ℃ lub 4 godziny w temperaturze 80 ~ 90 ℃, aby PCBA całkowicie wyschła.

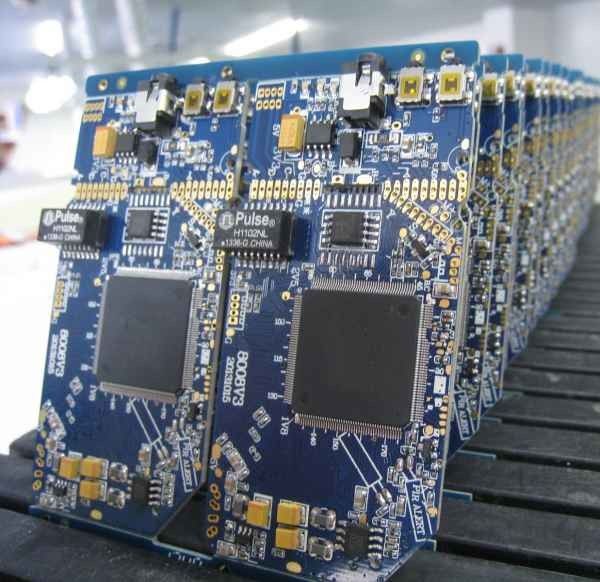

Zdjęcia porównawcze przed i po czyszczeniu:
