Miejsce pochodzenia:
Dongguan, Chiny
Nazwa handlowa:
SME
Orzecznictwo:
CE, UL
Numer modelu:
SME-5600C

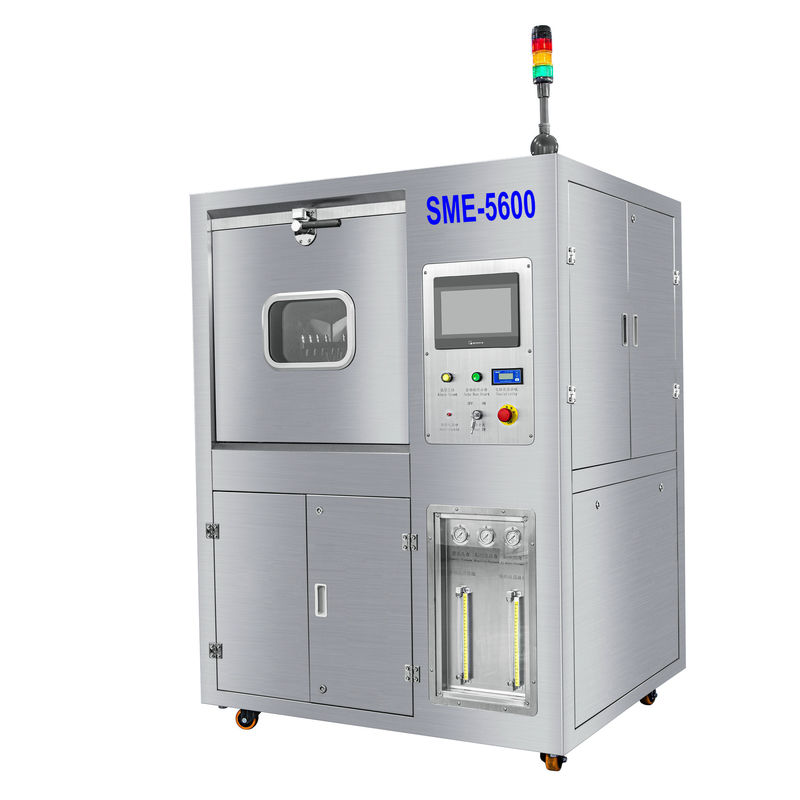

Maszyna do automatycznego czyszczenia PCBA typu serii strumieniowejJest to kompaktowa, energooszczędna i chroniąca środowisko maszyna.
SME-5600C przepływ prania za pomocą płynu na bazie wody.Głównie stosowane w wojsku, lotnictwie, lotnictwie, medycynie, nowej energii, elektroniki motoryzacyjnej PCBA.
Zalety SME-5600C:
1. Umyć płynem na bazie wody w celu usunięcia pozostałości strumienia na powierzchni PCBA.

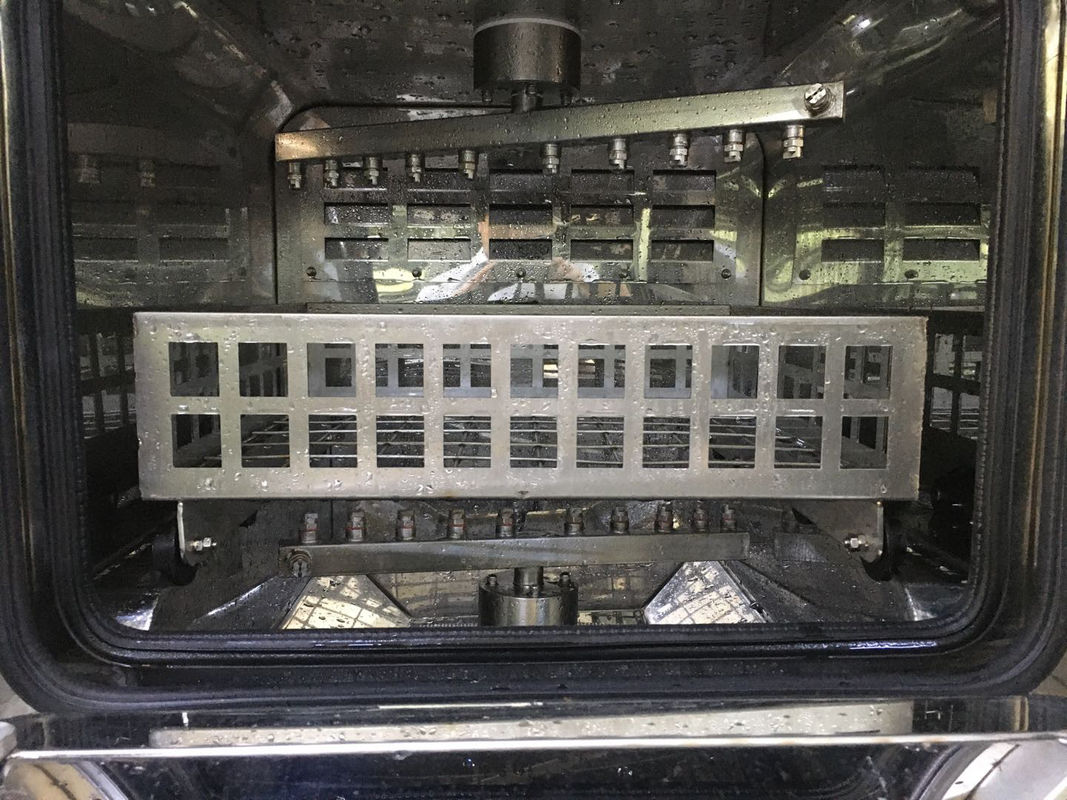

2. 2-warstwowy kosz PCBA: 610mm(L) ×560mm(W) × 100mm(H) x2 warstwa.
3Wszystkie procesy są widoczne przez duże okno obserwacyjne.
Łatwy interfejs operacyjny, łatwe ustawianie parametrów.

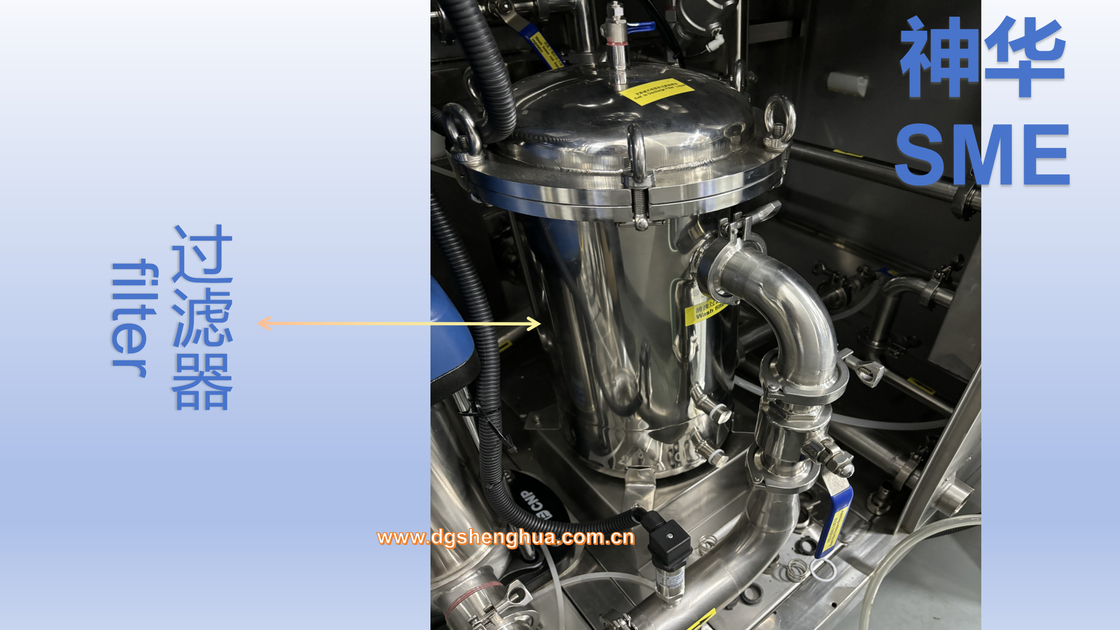

5Wewnętrzny filtr sprawia, że płyn jest używany wielokrotnie.
6.Pomiar w czasie rzeczywistym oporności wody DI i monitorowanie efektu oczyszczania.
7Pozostały płyn w pompie i rurociągach jest oddychanie przez sprężone powietrze i przepływ z powrotem do zbiornika czyszczenia.
8Płynna pranie + DI płukanie wodą, zrobić powlekany PCBA do nowego.
9Całkowicie struktury SUS304, stałe, kwasowe i alkaliczne odporne na korozję
Specyfikacja SME-5600C:
Pozycja | SPEC |
Rozmiar koszyka PCBA | L610xW560xH100mmx 2 warstwy |
Pojemność zbiornika na rozcieńczalnik | 60 l |
Pojemność zbiornika płynu do rozpylania | 18L |
Pojemność zbiornika koncentratów | 30 l |
Czas prania | 5~20min |
Czas płukania | 1 ~ 2 minuty / razy |
Czas płukania | 1 ~ 10 razy |
Czas suchości | 10~30min |
Temperatura cieplna cieczy rozpuszczalnika | temperatura pomieszczenia ~ 60oC |
Czas suszenia PCB | temperatura pomieszczenia ~ 99oC |
Zakres oporowości | 0~18MΩ |
Filtr płynny | 0.2um |
Filtr wodny DI | 0.2um |
Filtr powietrza | 10um |
Wielkość wentylacji | φ76XH50 ((mm) |
Zasilanie | AC380, 3 fazy, 50/60 Hz, 30 kW |
Zaopatrzenie w powietrze | 0.5Mpa, 400L/min |
Rozmiar maszyny | L1300xW1200x1850 ((mm) |
Masa maszyny | 600 kg |
P1: Jaki jest czas cyklu maszyny do czyszczenia partii SME-5600C?
Odpowiedź 1: W sumie 30~45 min. mycie 10min + spłukanie 10min + suszenie 10~25min.
P2: Jaki płyn można użyć w SME-5600C do czyszczenia PCBA?
A2: płyn czyszczący PCBA na bazie wody, płyn płukanie wodnym DI.
P3: Czy można w jednym cyklu wyczyścić wiele plików PCBA SME-560C0?
A3: Na przykład PCBA o rozmiarze L200*W100mm, może oczyścić 30~40 sztuk.
P4: Czy PCBA muszą być pieczone po praniu, spłukiwaniu i suszeniu w maszynie?
A4: Oczywiście, PCBA po czyszczeniu należy umieścić w piecu elektrycznym i wypalać przez 2 godziny w temperaturze 100~110°C lub 4 godziny w temperaturze 80~90°C, aby PCBA całkowicie wyschła.

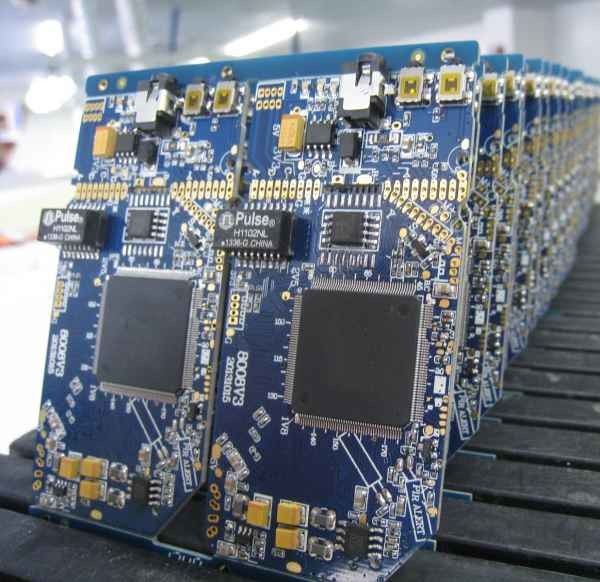

Porównanie zdjęć przed i po czyszczeniu:
