Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,UL
Numer modelu:
SC820

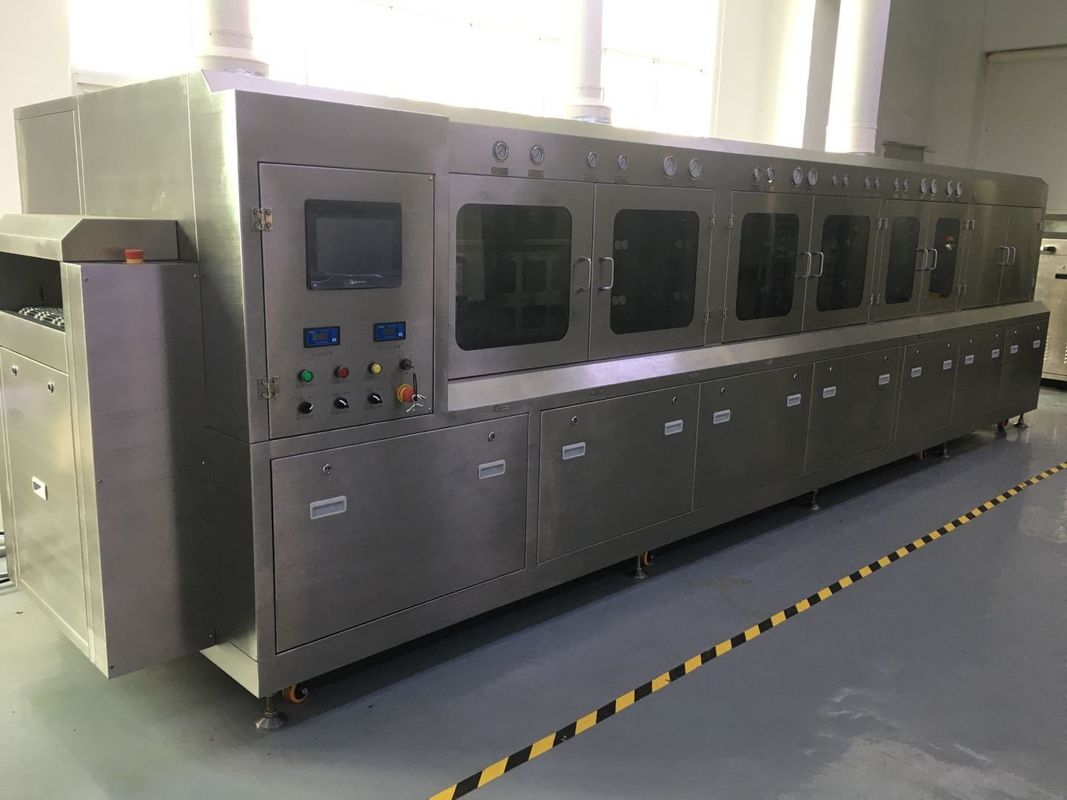

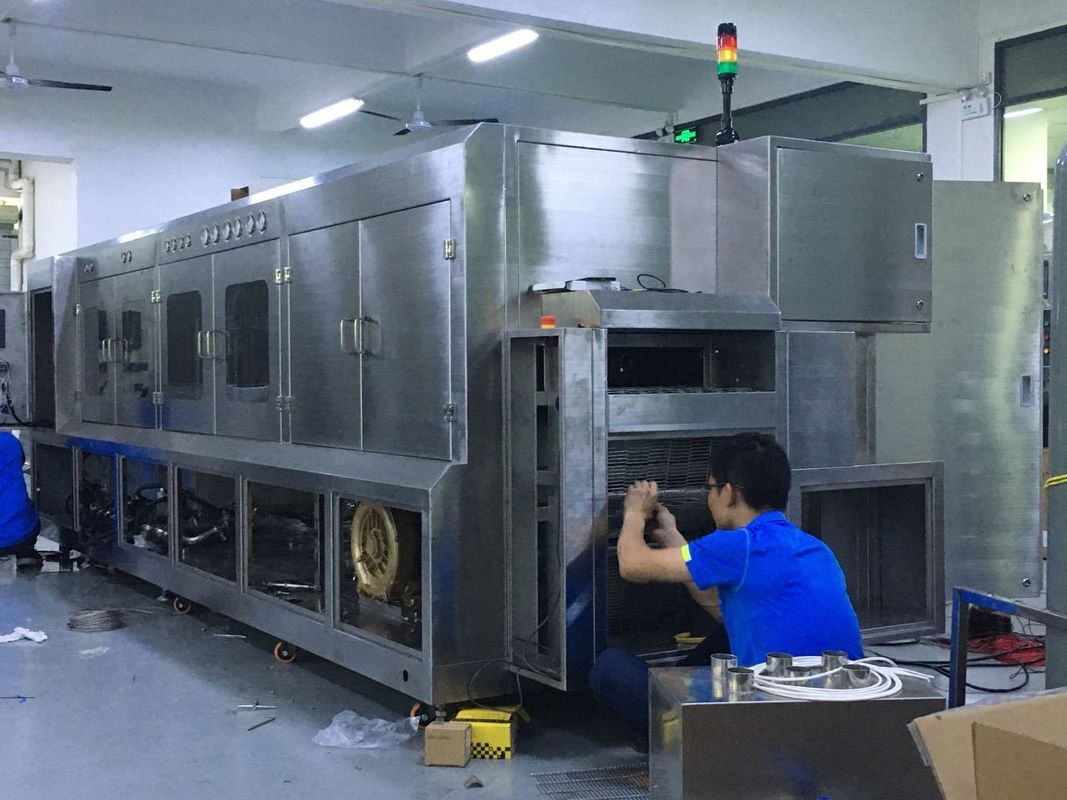

SC820 to materiał ze stali nierdzewnej Sus304 w liniowej maszynie do czyszczenia chemicznego produktów do pakowania półprzewodników. It to precyzyjny, wysokiej jakości system czyszczenia wsadowego.
SC820 służy do czyszczenia pozostałości topnika, kulek soderowych i cząstek na produktach półprzewodnikowych, takich jak: topnik kalafoniowy, topnik rozpuszczalny w wodzie, topnik nieoczyszczony, pasta lutownicza i inne zanieczyszczenia organiczne i nieorganiczne.
Proces maszyny SC820: Pranie wstępne + Pranie 1 + Pranie 2 + Izolacja chemiczna + Płukanie wstępne + Płukanie + Płukanie końcowe + Suszenie powietrzem + Suszenie gorącym powietrzem 1 + Suszenie gorącym powietrzem 2.
Dzięki zastosowaniu naszej najnowszej technologii czyszczenia natryskowego SHENHUA, system ma następujące zalety:
1. Pakiet półprzewodników PCBA w systemie czyszczenia linii.
2. Technologia mycia natryskowego w płynie, wynik super mycia, dokładnie czysty topnik do pasty lutowniczej z wodą i nieczysty topnik.
3. Dłuższe sekcje mycia + sekcja płukania dejonizowaną wodą + sekcja nadmuchu + 2 sekcje suszenia gorącym powietrzem.
4. Automatyczne dostarczanie płynnej i świeżej wody DI, przelew wody DI po sekcji do poprzedniej sekcji w celu odnowienia wody DI.
5. System oszczędzania góra/dół w sekcjach mycia i płukania.
6. Ciśnienie strumienia wody płynnej i dejonizowanej można dostosować do różnych wymagań dotyczących czyszczenia produktów półprzewodnikowych.
7. Standardowo wyposażone w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Suszenie noży powietrznych + 2-sekcyjny system suszenia gorącym powietrzem.
9. Płaski przenośnik siatkowy ze stali nierdzewnej SUS304 PCB.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Wiele dostępnych funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
S/N | Przedmiot | Specyfikacja SC820 |
1 | siatka conyeyor | 600 mm |
2 | prędkość przenośnika | 0,1 ~ 1,5 m/min |
3 | wysokość przenośnika | 900±50mm |
4 | kierunek przenośnika | Z lewej na prawą |
5 | rozmiar produktu | L500*W600mm jako max |
6 | wysokość produktu | Maks. 100 mm (z komponentem) |
7 | pojemność zbiornika myjącego | 300L |
8 | pojemność zbiornika do płukania | 30L+120L+30L |
9 | Zużycie wody dejonizowanej | 400 ~ 600 l/godz |
10 | wyczerpane powietrze | 42m³ |
11 | sterowanie elektryczne | PLC+TP |
12 | Zakres rezystywności | 0~18MΩ |
13 | Zakres pH | 0~14 |
14 | dopływ powietrza | 0,5 MPa |
15 | zasilacz | AC380V,50/60HZ, 3P,150KW |
16 | rozmiar maszyny | dł.6600*szer.1750*wys.1650mm |
17 | ciężar maszyny | 3600 KG |
P1: Jakiego rodzaju produkty półprzewodnikowe można czyścić SC820?
A1: Flux w pakiecie SIP, BGA,CSP...ma sekcję mycia 2x600mm z 2x14 prętami natryskowymi, dlatego jest tak mocny.
Q2: Dlaczego to jest 150KW?
A2: w sekcji mycia ma grzałkę 3x12KW; w sekcji płukania wstępnego ma grzałkę 1x12KW;w sekcji płukania posiada grzałkę 3x12KW;w sekcji suchego gorącego powietrza ma grzałkę 2x7,5 kW, a także dmuchawy powietrza, pompy elektryczne.
P3: Jaka jest temperatura cieczy i temperatura wody DI?
A3: temperatura cieczy może ogrzać się do 80 ℃;Woda DI może nagrzewać się do 60 ℃.
P4: Jakie jest zużycie cieczy na godzinę?
A4: To zależy od samej cieczy i temperatury, instalujemy skraplacz chłodzący ciecz, zwykle 5 ~ 15 l/godz.
