Product Details
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: SHENHUA
Orzecznictwo: CE,UL
Numer modelu: SC820
Payment & Shipping Terms
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Odkurzacz + opakowanie ze sklejki, rozmiar obudowy: 7200 * 2200 * 2200 mm (L * W * H)
Czas dostawy: 60 ~ 80 dni
Zasady płatności: L / C, T / T, D / P, Western Union, Paypal, Money Gram
Możliwość Supply: 100 zestawów rocznie
Materiał: |
stal nierdzewna sus304 |
Rozmiar PCBA: |
L600*W400*T100mm jako max |
Szerokość siatki przenośnika: |
600mm |
Prędkość przenośnika: |
0,1 ~ 1,5 m/min |
Kierunek przenośnika: |
Z lewej na prawą |
Ilość wody dejonizowanej: |
400 ~ 800 l/godz |
Ilość wywiewanego powietrza: |
42m³/godz |
Zakres rezystywności wody DI: |
0~18MΩ |
Zasilanie sprężonym powietrzem: |
0,5 MPa, 200 ~ 400 l / min |
Zasilacz:: |
AC380V, 3P, 50/60Hz, 150KW |
Rozmiar maszyny: |
6600*1750*1650 (dł.*szer.*wys.) mm |
Ciężar maszyny: |
3600 kg |
Materiał: |
stal nierdzewna sus304 |
Rozmiar PCBA: |
L600*W400*T100mm jako max |
Szerokość siatki przenośnika: |
600mm |
Prędkość przenośnika: |
0,1 ~ 1,5 m/min |
Kierunek przenośnika: |
Z lewej na prawą |
Ilość wody dejonizowanej: |
400 ~ 800 l/godz |
Ilość wywiewanego powietrza: |
42m³/godz |
Zakres rezystywności wody DI: |
0~18MΩ |
Zasilanie sprężonym powietrzem: |
0,5 MPa, 200 ~ 400 l / min |
Zasilacz:: |
AC380V, 3P, 50/60Hz, 150KW |
Rozmiar maszyny: |
6600*1750*1650 (dł.*szer.*wys.) mm |
Ciężar maszyny: |
3600 kg |

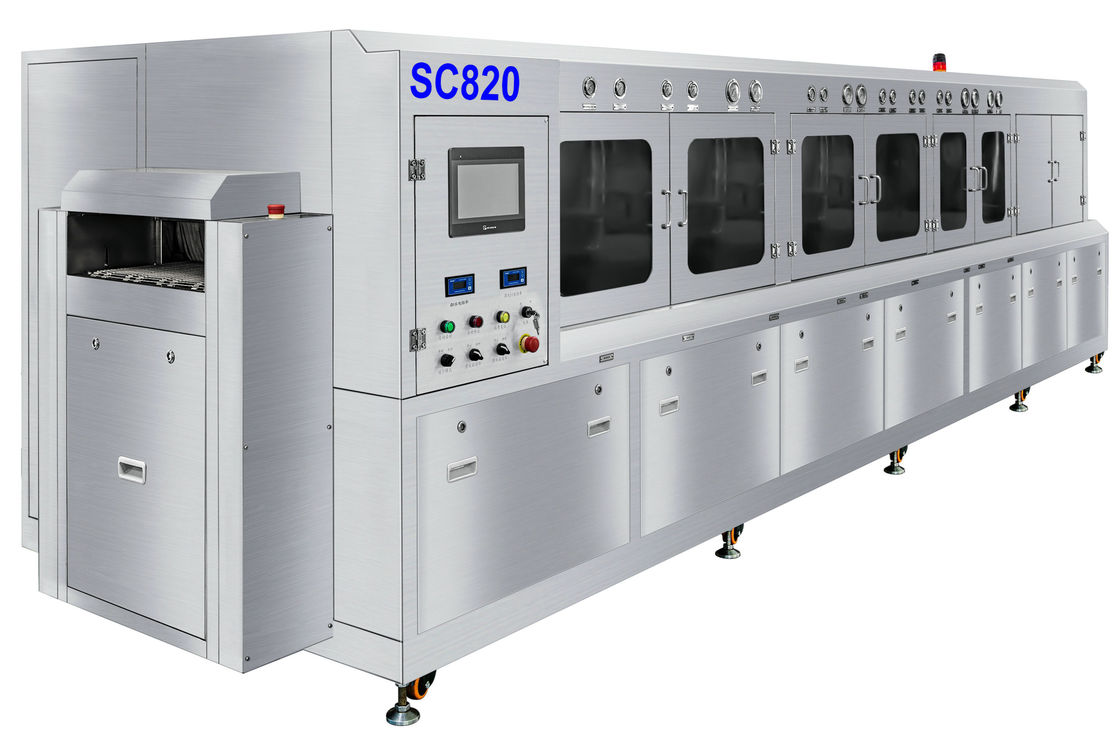

JakoSEMI Sip opakowanie w systemie automatycznego oczyszczania linii dla zaawansowanego procesu opakowania półprzewodników. SC820 jest precyzyjnym, wysokiej jakości systemem czyszczenia opakowań SIP.
SC820 SIP automatyczna maszyna do czyszczenia opakowań jest stosowana do czyszczenia pozostałości strumieniowych, kulki i cząsteczki na produktach z opakowaniami, takich jak: strumienie kolan, strumienie rozpuszczalne w wodzie, nieczyste strumienie,pasta lutowa i inne zanieczyszczenia organiczne i nieorganiczne.
Precyzyjny proces: Przedmycie+Przemycie1+Przemycie2+Izolacja chemiczna+Przepłukanie+Przepłukanie+Przepłukanie końcowe+Przepuszczanie powietrzem+Przepuszczanie na gorącym powietrzu1+Przepuszczanie na gorącym powietrzu2.
Wykorzystując najnowszą technologię czyszczenia mieszankami SHENHUA, system ma następujące zalety:
1. SIP pakiet pół w linii system czyszczenia.
2Technologia mycia sprayem mieszanki płynnej, wynik super-mycia, dokładnie czysty płyn pasty lutowniczej z wodą i płyn nieczysty.
3. Dłuższe sekcje mycia + sekcja płukania wodą DI + sekcja oddychania powietrzem + 2 sekcje suszenia na gorącym powietrzu.
4. Woda płynna i świeża DI dostarczana automatycznie, po przepływie wody DI do poprzedniej sekcji, aby odnowić wodę DI.
5. system wyprzedzania do góry/dołu na sekcjach mycia i płukania.
6Ciśnienie rozpylania płynów i wody DI można regulować dla wymagań czyszczenia produktów półprzewodnikowych.
7Standardowo wyposażony w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Noże powietrzne wysuszają + 2 sekcje system suszenia na gorącym powietrzu.
9System sieci przenośnikowej płaskiej na płycie PCB ze stali nierdzewnej SUS304.
10System sterowania PLC, angielski interfejs operacyjny, prosta obsługa.
11.Wiele opcjonalnych funkcji dostępnych.
12Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
| S/N | Pozycja | Specyfikacja SC820 |
| 1 | sieć przenośna | 600 mm |
| 2 | prędkość przenośnika | 00,1-1,5 m/min |
| 3 | wysokość przenośnika | 900±50 mm |
| 4 | kierunek transportera | Od lewej do prawej |
| 5 | wielkość produktu | L400*W600 mm jako maksymalnie |
| 6 | wysokość produktu | 100 mm maksymalnie ((z elementem) |
| 7 | pojemność zbiornika myjnego | 300 l |
| 8 | pojemność zbiornika płukania | 30L+120L+30L |
| 9 | zużycie wody DI | 400~1000 l/h |
| 10 | powietrze wydechowe | 42 m3 |
| 11 | sterowanie elektryczne | PLC+TP |
| 12 | Zakres oporowości | 0~18MΩ |
| 13 | Zakres pH | 0 ~ 14 |
| 14 | dopływ powietrza | 0.5Mpa |
| 15 | zasilacz | AC380V,50/60HZ, 3P,150KW |
| 16 | wielkość maszyny | L6600*W1750*H1650mm |
| 17 | maszyna | 3600 kg |
P1: Jakie produkty półprzewodnikowe może oczyszczać SC820?
Odpowiedź: Flux na SIP, BGA, CSP, Flip chip... pacakage. ma 2x600mm sekcję mycia z 2x14 prysznicach na nim, dlatego jest tak potężny.
P2: Dlaczego 150 kW?
A2: w sekcji mycia, posiada ogrzewacz o mocy 3x12KW; w sekcji przed płukanie, posiada ogrzewacz o mocy 1x12KW; w sekcji płukania, posiada ogrzewacz o mocy 3x12KW; w sekcji suchej o gorącym powietrzu, posiada ogrzewacz o mocy 2x7,5KW,i mamy też dmuchawy powietrzne, pompy elektryczne.
P3: Jaka jest temperatura cieczy i temperatura wody DI?
A3: ciecz może się podgrzać do 80°C, woda DI do 60°C.
P4: Jakie jest zużycie płynów na godzinę?
Odpowiedź: To zależy od samej cieczy i temperatury, instalujemy ciecz chłodny kondensator, zwykle 5 ~ 15L / godzinę.
