Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,UL
Numer modelu:

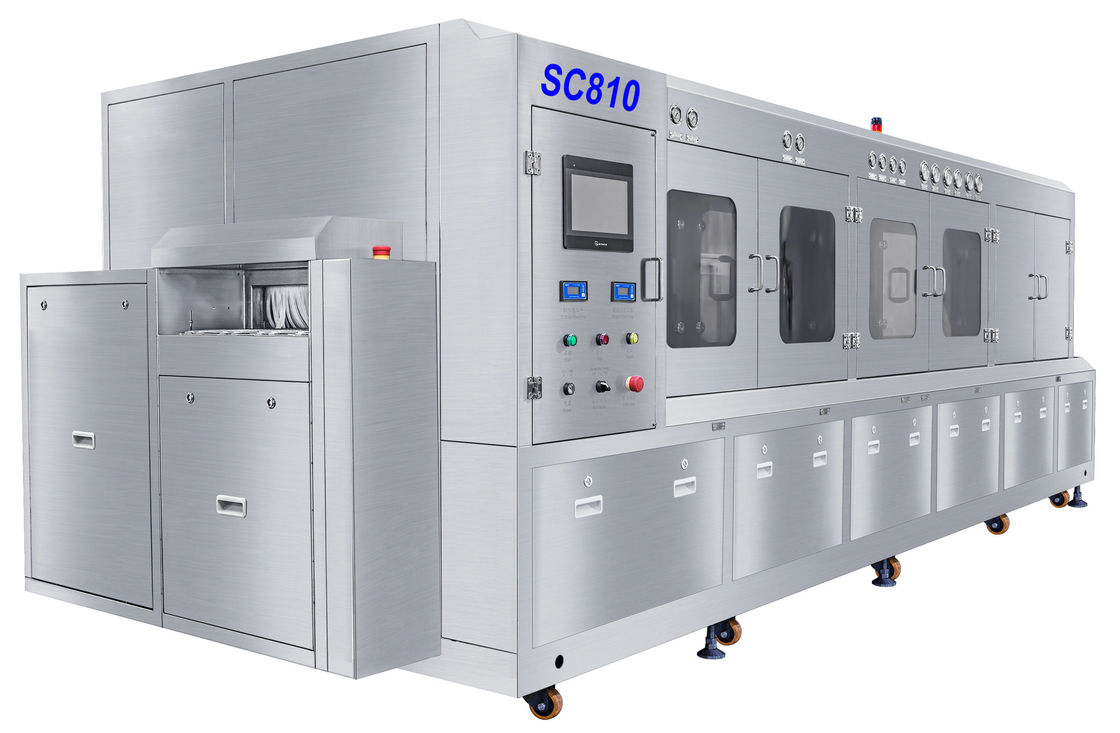

SC810
SC810 to specjalna konstrukcja do czyszczenia topnika lutowniczego semicom IC.
Mycie płynem + proces płukania wodą dejonizowaną, sekcja mycia płynem o długości 1000 mm i szerokość netto 600 mm, przydatna we wszystkich pakietach ołowianych.
Proces SC810: Pranie wstępne + Pranie + Izolacja chemiczna + Płukanie wstępne + Płukanie + Płukanie końcowe + Suszenie powietrzem + Suszenie gorącym powietrzem1 + Suszenie gorącym powietrzem2.
Dzięki zastosowaniu najnowszej technologii czyszczenia natryskowego MŚP, system ma następujące zalety:
1. Pakiet topnika Leadframe w systemie czyszczenia linii.
2. Technologia mycia natryskowego w płynie, wynik super mycia, dokładnie czysty topnik do pasty lutowniczej z wodą i nieczysty topnik.
3. Dłuższe sekcje mycia + sekcja płukania dejonizowaną wodą + sekcja nadmuchu + 2 sekcje suszenia gorącym powietrzem.
4. Automatyczne dostarczanie płynnej i świeżej wody DI, przelew wody DI po sekcji do poprzedniej sekcji w celu odnowienia wody DI.
5. System oszczędzania góra/dół w sekcjach mycia i płukania.
6. Ciśnienie strumienia wody płynnej i dejonizowanej można dostosować do różnych wymagań dotyczących czyszczenia produktów półprzewodnikowych.
7. Standardowo wyposażone w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Suszenie noży powietrznych + 2-sekcyjny system suszenia gorącym powietrzem.
9. Płaski przenośnik siatkowy ze stali nierdzewnej SUS304 PCB.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Wiele dostępnych funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
S/N | Przedmiot | Specyfikacja SC810 |
1 | siatka conyeyor | 600 mm |
2 | prędkość przenośnika | 0,1 ~ 1,5 m/min |
3 | wysokość przenośnika | 900±50mm |
4 | kierunek przenośnika | Z lewej na prawą |
5 | rozmiar produktu | L400*W600mm jako max |
6 | wysokość produktu | Maks. 100 mm (z komponentem) |
7 | pojemność zbiornika myjącego | 120L |
8 | pojemność zbiornika do płukania | 30L+60L+30L |
9 | Zużycie wody dejonizowanej | 400 ~ 800 l/godz |
10 | wyczerpane powietrze | 36m³ |
11 | sterowanie elektryczne | PLC+TP |
12 | Zakres rezystywności | 0~18MΩ |
13 | Zakres pH | 0~14 |
14 | dopływ powietrza | 0,5 MPa |
15 | zasilacz | AC380V,50/60HZ, 3P,110KW |
16 | rozmiar maszyny | dł.5200*szer.1750*wys.1650mm |
17 | ciężar maszyny | 3000 KG |
P1: Jakie produkty półprzewodnikowe może czyścić SC810?
A1: Flux na opakowaniu BGA,CSP,IGBT, IPM Leadframe.ma sekcję mycia 600mm z 2x8 prętami natryskowymi, dlatego jest tak mocny.
P2: dlaczego ma 110 kW?
A2: w sekcji mycia ma grzałkę 3x12KW; w sekcji płukania wstępnego ma grzałkę 1x12KW;w sekcji płukania posiada grzałkę 1x12KW;w sekcji suchego gorącego powietrza ma grzałkę 2x7,5 kW, a także dmuchawy powietrza, pompy elektryczne.
P3: Jaka jest temperatura cieczy i temperatura wody DI?
A3: temperatura cieczy może ogrzać się do 80 ℃;Woda DI może nagrzewać się do 60 ℃.
P4: Jakie jest zużycie cieczy na godzinę?
A4: To zależy od samej cieczy i temperatury, instalujemy skraplacz chłodzący ciecz, zwykle 5 ~ 10 l/godz.
