Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,UL
Numer modelu:
SC610
SME-6100 to maszyna czyszcząca BGA.
SME-6100 to maszyna do konstrukcji ze stali nierdzewnej, wykorzystująca mycie wodą dejonizowaną i płukanie oraz suszenie gorącym powietrzem.
Do zmywania topnika rozpuszczalnego w wodzie po BGA i lutowaniu rozpływowym.
6100 proces roboczy: pranie + płukanie 1 + płukanie 2 + suszenie powietrzem + suszenie gorącym powietrzem.
Dzięki zastosowaniu najnowszej technologii czyszczenia natryskowego dla MŚP, system ma następujące zalety:
1. System automatycznego czyszczenia BGA.
2. Umyć i spłukać wodą dejonizowaną, wynik super mycia, dokładnie wyczyścić strumień pasty lutowniczej z wodą i nieczysty topnik.
3. Mocna sekcja mycia + sekcja płukania wodą dejonizowaną + sekcja nadmuchu powietrza + sekcja suszenia gorącym powietrzem.
4. Automatyczny dopływ i odpływ wody DI, przelew wody DI po sekcji do poprzedniej sekcji w celu odnowienia wody DI.

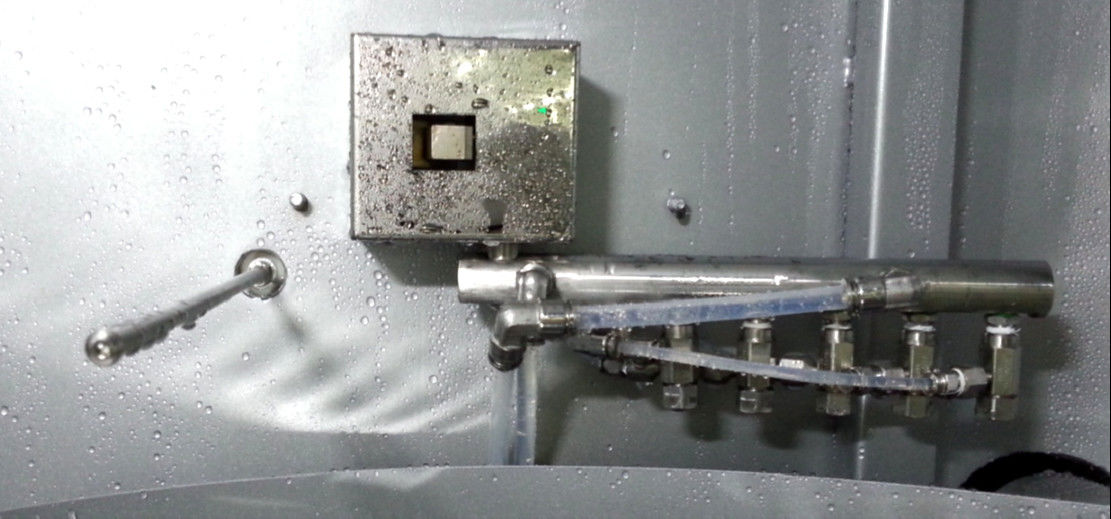

5. Rozdzielacze góra/dół w sekcjach mycia i płukania.
6. Ciśnienie rozpylania wody DI można regulować.
7. Standardowo wyposażone w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Noże powietrzne nadmuch suszenia + system suszenia gorącym powietrzem.
9. Dwuwarstwowa siatka transportowa z kevlaru.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Wiele dostępnych funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
S/N | Przedmiot | 6100 spec |
1 | siatka conyeyor | 600 mm |
2 | prędkość przenośnika | 0,1 ~ 1,5 m/min |
3 | wysokość przenośnika | 900±50mm |
4 | kierunek przenośnika | Od lewej do prawej |
5 | rozmiar produktu | L400*W600mm jako max |
6 | wysokość produktu | Maks. 60 mm (z komponentem) |
7 | pojemność zbiornika myjącego | 80L |
8 | pojemność zbiornika do płukania | 80L + 80L |
9 | Zużycie wody dejonizowanej | 400 ~ 800 l/godz |
10 | wyczerpane powietrze | 36m³ |
11 | sterowanie elektryczne | PLC+TP |
12 | Zakres rezystywności | 0~18MΩ |
13 | Zakres pH | nic |
14 | dopływ powietrza | 0,5 MPa, 200 ~ 400 l / min |
15 | zasilacz | AC380V,50/60HZ, 3P,55KW |
16 | rozmiar maszyny | dł.3500*szer.1850*wys.1950mm |
17 | ciężar maszyny | 2800 KG |
P1: Jakie produkty półprzewodnikowe można czyścić za pomocą 6100?
A1: tylko rozpuszczalny w wodzie topnik BGA po zamontowaniu kuli i lutowaniu rozpływowym.
P2: dlaczego ma 55 kW?
A2: w sekcji mycia ma grzałkę 1x12KW; w sekcji płukania1 ma grzałkę 1x12KW;w sekcji płukania2 posiada grzałkę 2x12KW;w sekcji suchego gorącego powietrza ma grzałkę 2x7,5 kW, a także dmuchawy powietrza, pompy elektryczne.
P3: Jaka jest temperatura wody DI?
A3: Temperatura wody może ogrzać się do 70 ℃;Woda DI może nagrzewać się do 60 ℃.
P4: jak długo zużycie wody?
A4: zwykle 8 ~ 12 l/min.
