Product Details
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: SHENHUA
Orzecznictwo: CE,UL
Numer modelu: MŚP-830
Payment & Shipping Terms
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Sklejka + opakowanie próżniowe, rozmiar: 1600 * 1700 * 2040 (L * W * T) mm
Czas dostawy: 40 ~ 45 dni roboczych
Zasady płatności: T / T, L / C, Western Union, MoneyGram, D / A, D / P
Możliwość Supply: 200 zestawów rocznie
Rozmiar szablonu: |
750 * 750 * 40 mm (L * W * T) jako max |
Płyn do mycia: |
płynna pasta lutownicza na bazie wody |
Woda do płukania: |
Woda DI lub woda DM lub woda oczyszczająca |
Suchy: |
suszenie gorącym powietrzem |
Wah czas: |
3 ~ 6 minut |
Czas płukania: |
1 ~ 2 min |
Czas schnięcia: |
3 ~ 6 minut |
Filtr cieczy/wody: |
1um/1um w czasie rzeczywistym |
Zasilacz: |
AC380V, 3P, 50/60Hz, 28KW |
Zasilanie sprężonym powietrzem: |
0,5~0,7Mpa,200~400L/min |
Waga: |
720 kg |
Rozmiar maszyny: |
1300 * 1400 * 1970 (L * W * T) mm |
Rozmiar szablonu: |
750 * 750 * 40 mm (L * W * T) jako max |
Płyn do mycia: |
płynna pasta lutownicza na bazie wody |
Woda do płukania: |
Woda DI lub woda DM lub woda oczyszczająca |
Suchy: |
suszenie gorącym powietrzem |
Wah czas: |
3 ~ 6 minut |
Czas płukania: |
1 ~ 2 min |
Czas schnięcia: |
3 ~ 6 minut |
Filtr cieczy/wody: |
1um/1um w czasie rzeczywistym |
Zasilacz: |
AC380V, 3P, 50/60Hz, 28KW |
Zasilanie sprężonym powietrzem: |
0,5~0,7Mpa,200~400L/min |
Waga: |
720 kg |
Rozmiar maszyny: |
1300 * 1400 * 1970 (L * W * T) mm |
Opis maszyny:
SHENHUAjest chińskim producentem maszyn do czyszczenia szablonów smt.Wykonujemy pneumatyczny spray do czyszczenia szablonów smt smt, elektryczny rozpylaćMaszyna do czyszczenia szablonów smt i ultradźwiękowy środek do czyszczenia szablonów smt.Zainstalowaliśmy ponad 800 zestawów w fabrykach klientów krajowych i zagranicznych i sprzedano około 100 zestawów maszyna czyszcząca w 2020 roku.
SME-830 to smt pasta lutownicza wzornik dolny ultradźwiękowy i obustronna wodna maszyna do czyszczenia natryskowego cieczy.

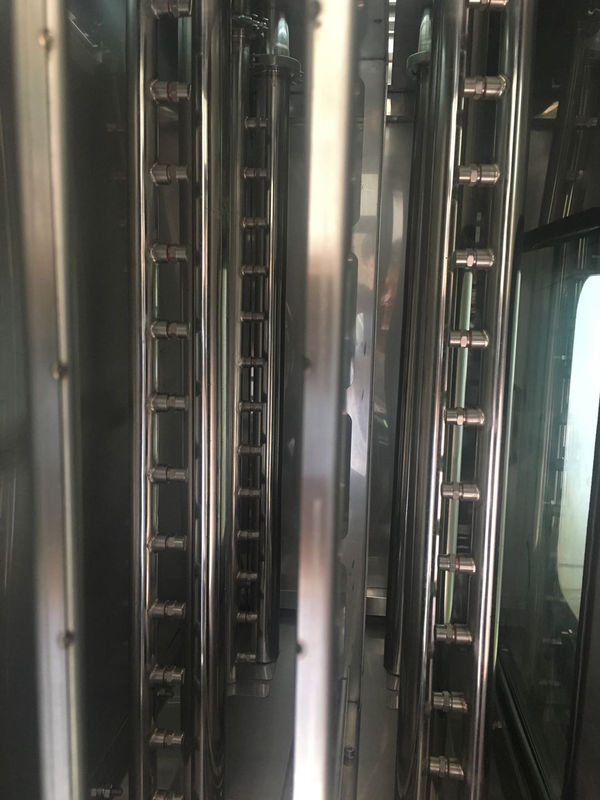

SME-830 to ultradźwiękowa + natryskowa maszyna do czyszczenia szablonów.Spryskiwacz dolny i boczny zapewniają doskonały efekt czystości.
Czysty proces: płynny spray na bazie wody - mycie ultradźwiękowe - płukanie wodą DI - suszenie gorącym powietrzem.
SME-830 ma jedną komorę mycia i jedną komorę do płukania wodą DI.
SME-830 ma ruchomą strukturę robota XYZ.
Cechy maszyny:
1. Wszystkie rodzaje szablonów pasty lutowniczej SMT, szablon z czerwonego kleju miedzianego / szablon z tworzywa sztucznego, błędny druk PCB i ściągaczki.
2. Ultrasonic + spray clean, super efekt czyszczenia.
3. Szybki proces mycia i płukania.
4. Proces maszyny widoczny jest przez duże okno obserwacyjne.
5. System filtrów cieczy w czasie rzeczywistym i wody DI.
6. Recykling wody w stanie ciekłym i dejonizowanej.
7. Materiał ze stali nierdzewnej SUS304, ochrona przed kwasami i alkaliami.
8. Sterowanie PLC i angielski interfejs operacyjny TP.
9. Temperatura cieczy, czas mycia cieczą, czas płukania wodą DI, temperatura wody DI, czas i temperatura suszenia gorącym powietrzem mogą być ustawiane i modyfikowane.
10. Funkcja automatycznego dodawania i odprowadzania cieczy i wody DI.
11. Funkcja alarmu terminowej wymiany filtra cieczy i wody DI.
12. Światowej sławy części elektryczne i pueumatic Schneidera, Mitsubishi, SMC, CKD, Omron.
Specyfikacja maszyny:
| S/N | Przedmiot | SPECYFIKACJA | Uwagi |
| 1 | rozmiar szablonu | L750*W750*T40mm | |
| 2 | czas prania | 3 ~ 5 minut | |
| 3 | czas płukania | 1 ~ 2 min | |
| 4 | czas schnięcia | 3 ~ 5 minut | |
| 5 | temperatura płynu do mycia | temperatura pokojowa ~ 60 ℃ | |
| 6 | Temperatura wody DI | temperatura pokojowa ~ 60 ℃ | |
| 7 | temperatura gorącego powietrza | temperatura pokojowa ~ 100 ℃ | |
| 8 | pojemność zbiornika cieczy/zbiornika wody | 60L/60L | |
| 9 | ciśnienie rozpylania cieczy/wody | 4~5kg/cm2 | |
| 10 | typ płynny | ciecz na bazie wody | |
| 11 | Rodzaj wody | Woda DI lub woda DM | |
| 12 | precyzja filtra cieczy/wody | 1um/1um | |
| 13 | płynna moc cieplna | 9KW | |
| 14 | moc grzewcza wody | 9KW | |
| 15 | moc cieplna gorącego powietrza | 6KW | |
| 16 | energia elektryczna i dopływ powietrza, | AC380V, 3P, 50/60Hz, 28KW, 0,5Mpa | |
| 17 | Rozmiar maszyny | dł.1300*szer.1400*wys.1970mm | |
| 18 | Ciężar maszyny | 730 kg |
Pytania i odpowiedzi:
Q1.Dlaczego warto wybrać tę elektryczną maszynę do czyszczenia szablonów?
A1: Ponieważ SME-830 używa płynu na bazie wody, który jest bezpieczny, przyjazny dla środowiska i łatwy do spłukiwania.
P2: Czy SME-830 może wyczyścić szablon miedziany z czerwonym klejem o grubości 3 mm i maskę palstic?
A2: Tak, może, ponieważ jego silne ciśnienie czyszczące może przeniknąć bardzo małe dziury w szablonie i masce, aby wypłukać czerwony klej.
P3: czy jest bardzo suchy po umyciu, spłukaniu i wysuszeniu?
A3: Tak, jest bardzo suchy, ponieważ powstaje temperatura gorącego powietrza i nadmuch powietrza.
P3: W jaki sposób SME-830 czyści źle wydrukowane PCB, ściągaczki i szablony bezramkowe?
A4: Używając naszego źle wydrukowanego uchwytu PCB, uchwytu ściągaczki, bezramowego uchwytu szablonu.
Porównanie wyników czyszczenia przed i po czyszczeniu:
