Miejsce pochodzenia:
Dongguan, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,UL
Numer modelu:
SME-860
Opis maszyny
SME-860 Maszyna do czyszczenia szablonów 80L Automatyczna pasta lutownicza Drukowana maszyna do czyszczenia szablonówto automatyczny, przemysłowy + sterowany PLC i podłączony do systemu MES inteligentny sprzęt.SME-860 ma modułowy port MES i port MES i może dostarczać parametry maszyny do systemu MES klienta.
SME-860 Wielozadaniowy zakres:szablon pasty lutowniczej,czerwony klej szablonl, grubość 3mmczerwony szablon z miedzianego kleju, 3mmszablon z czerwonego kleju, źle wydrukowane PCB i ściągaczki.
Automatyczny proces prania: płynne mycie na bazie wody - płukanie wodą DI - suszenie gorącym powietrzem.

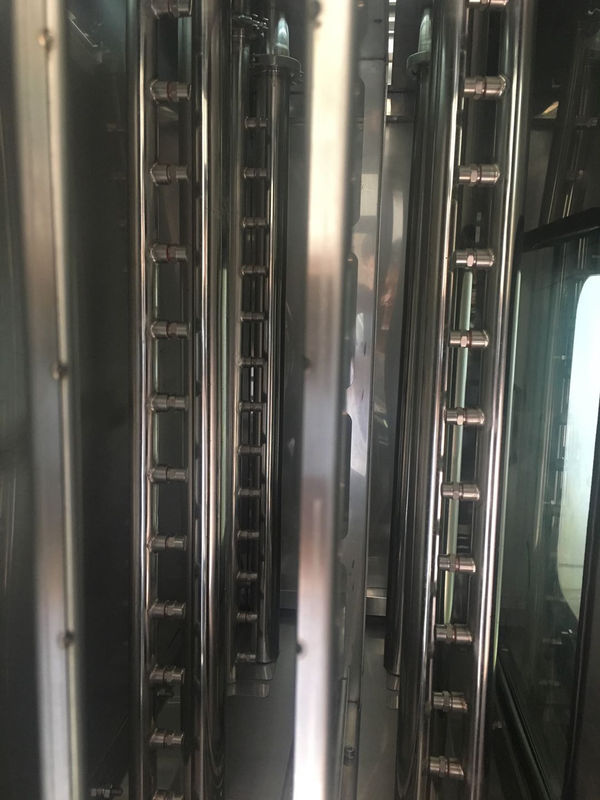

Najbardziej stabilna konstrukcja mechanizmu - 4 pręty do czyszczenia i 4 noże powietrzne zamocowane po lewej i prawej stronie szablonu;szablon porusza się tam iz powrotem w szafce czyszczącej.
Cechy maszyny:
1. Proces: mycie płynem na bazie wody + płukanie wodą DI + proces suszenia gorącym powietrzem.
2. Wielokrotnego użytku: pasta lutownicza / szablon z czerwonym klejem, szablon z czerwonego kleju miedzianego / maska z tworzywa sztucznego, źle wydrukowana płytka drukowana, ściągaczka.
3. Stabilny mechanizm: szablon porusza się tam iz powrotem w szafce myjącej, podczas gdy pręty natryskowe i noże powietrzne są zamocowane. --- sprawiają, że maszyna jest stabilna i niezawodna.
4. Doskonały wynik czyszczenia: ciśnienie natrysku do 4 ~ 5 kg/cm2 i dysze o dużej objętości, bardzo dobry wynik czyszczenia.
5. System filtrów w czasie rzeczywistym: płyn i woda mogą być używane do recyrkulacji, żadne kulki lutownicze nie wracają ponownie na powierzchnię szablonu.Specjalnie do precyzyjnego szablonu.
6. Mniejsza odległość, bardziej wydajna: 4 pręty natryskowe i noże powietrzne zamocowane po lewej i prawej stronie szablonu, odległość ruchu szablonu o długości 750 mm zmniejsza się do 420 mm.
7. Mierniki ciśnienia: płyn do czyszczenia / płukanie wody / filtr cieczy / ciśnieniomierze filtra wody na panelu przednim, łatwe do oglądania i monitorowania.
8. Konstrukcja ze stali nierdzewnej SUS304: ochrona przed korozją alkaliczną i alkaliczną.Wszystkie rury, beczka z filtrem i pompy są wykonane z materiału sus304, w ogóle nie ma plastikowych rur.
9. Łatwa obsługa jednym klawiszem: wystarczy nacisnąć klawisz „start”, wszystkie procesy przebiegają automatycznie zgodnie z ustawieniem programu.
10. Widoczny: okienko po prawej stronie komory czystej, cały proces jest widoczny.
11. Zmniejszenie kosztów cieczy: wydmuchiwane sprężone powietrze pozostaje płynne w rurach i pompach po procesie czyszczenia, oszczędzając do 50% cieczy.
12. Sterowanie PLC, angielski interfejs operacyjny TP: czas czyszczenia, temp; czas płukania, temp;czas suszenia, temp... łatwo ustawiać i modyfikować parametry.
13. Funkcja dodawania i odprowadzania cieczy i wody: Wyposażona w płyn / wodę automatycznie dodawany i odprowadzany z pompy powietrza.
14. Światowej sławy, wysokiej jakości części firm Scheidier, Mitsubish, Omron, SMC, CKD.
15. Ochrona LS: 4 poziomy przełącznika poziomu cieczy i wody, niski poziom w celu ochrony grzałki, pompy, poziom M i H przypominają o dodaniu cieczy lub wody, poziom HH w celu ochrony przed przepełnieniem.
16. Regulacja temperatury grzejników: obliczanie PID, dokładność ± 3 °, ochrona przed nadmierną temperaturą.
17. Woda otwarta luźna i zamknięta pętla: można wybrać obie te 2 pętle.
18. Doskonała funkcja oprogramowania: tryb automatyczny / ręczny, porty we / wy, ustawienie parametrów, przypomnienie o wymianie filtra ...
Specyfikacja maszyny:
S/N | Przedmiot | SPECYFIKACJA | Uwagi |
1 | rozmiar szablonu | L29 * W29 * T1.57 cali | |
2 | czas prania | 3 ~ 5 minut | |
3 | czas płukania | 1 ~ 2 min | |
4 | czas schnięcia | 3 ~ 6 minut | |
5 | temperatura płynu do mycia | temperatura pokojowa ~ 60 ℃ | |
6 | Temperatura wody DI | temperatura pokojowa ~ 60 ℃ | |
7 | temperatura gorącego powietrza | temperatura pokojowa ~ 100 ℃ | |
8 | pojemność zbiornika cieczy/zbiornika wody | 60L/60L | |
9 | ciśnienie rozpylania cieczy/wody | 4~5kg/cm2 | |
10 | typ płynny | ciecz na bazie wody | |
11 | Rodzaj wody | Woda DI lub woda DM | |
12 | precyzja filtra cieczy/wody | 1um/1um | |
13 | płynna moc cieplna | 9KW | |
14 | moc cieplna wody | 9KW | |
15 | moc cieplna gorącego powietrza | 6KW | |
16 | zasilanie elektryczne i zasilanie powietrzem, | AC380V, 3P, 50/60Hz, 28KW, 0,5Mpa | |
17 | Rozmiar maszyny | dł.1300*szer.1400*wys.1970mm | |
18 | Ciężar maszyny | 720kg |
Pytania i odpowiedzi:
Q1.Dlaczego warto wybrać tę elektryczną maszynę do czyszczenia szablonów?
A1: Ponieważ SME-860 używa płynu na bazie wody, który jest bezpieczny, przyjazny dla środowiska i łatwy do spłukiwania.
P2: Czy SME-860 może wyczyścić szablon miedziany z czerwonym klejem o grubości 3 mm i maskę palstic?
A2: Tak, może, ponieważ jego silne ciśnienie czyszczące może przeniknąć bardzo małe dziury w szablonie i masce, aby wypłukać czerwony klej.
P3: czy jest bardzo suchy po umyciu, spłukaniu i wysuszeniu?
A3: Tak, jest bardzo suchy, ponieważ powstaje temperatura gorącego powietrza i nadmuch powietrza.
P4: W jaki sposób SME-860 czyści źle wydrukowane PCB, ściągaczki i szablony bezramkowe?
A4: Używając naszego źle wydrukowanego uchwytu PCB, uchwytu ściągaczki, bezramowego uchwytu szablonu.

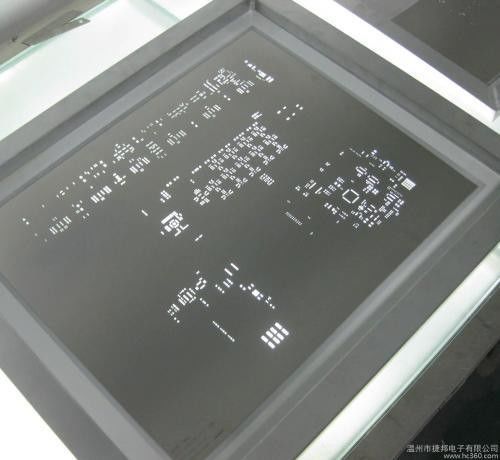

Porównanie wyników czyszczenia przed i po czyszczeniu:
