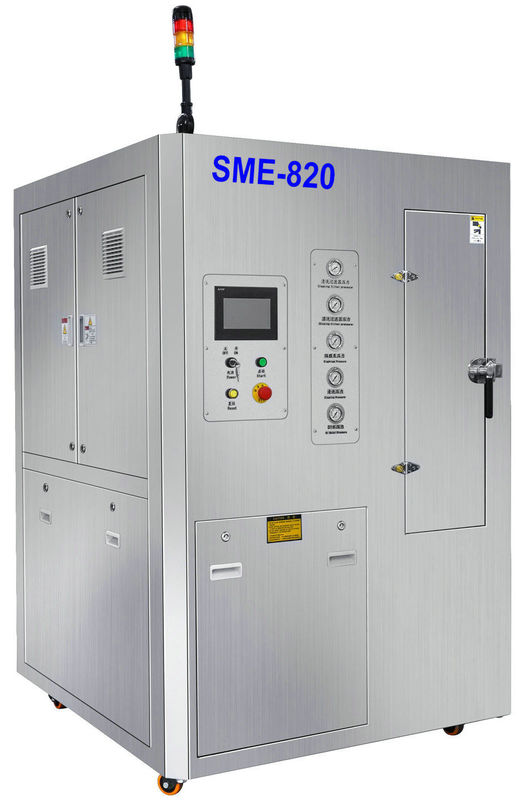

4 strumienie główne i 4 noże Potężna maszyna do czyszczenia szablonów z certyfikatem CE

4 strumienie główne i 4 noże Potężna maszyna do czyszczenia szablonów z certyfikatem CE

Drukarka do pasty lutowniczej MES

drukarka do pasty lutowniczej DM

automatyczna maszyna do szablonów wodnych DM

Miejsce pochodzenia:

Dongguan, Chiny

Nazwa handlowa:

SHENHUA

Orzecznictwo:

CE,UL

Numer modelu:

SME-860

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Rozmiar szablonu:
29 * 29 * 1,57 cala (L * W * T) jako max
Płyn do mycia:
płynna pasta lutownicza na bazie wody
Woda do płukania:
Woda DI lub woda DM lub woda oczyszczająca
Suchy:
suszenie gorącym powietrzem
Wah czas:
3 ~ 6 minut
czas płukania:
1 ~ 2 min
Czas schnięcia:
3 ~ 6 minut
Filtr cieczy/wody:
1um/1um w czasie rzeczywistym
Zasilacz:
AC380V, 3P, 50/60Hz, 28KW
Zasilanie sprężonym powietrzem:
0,5~0,7Mpa,200~400L/min
Waga:
820 kg
Rozmiar maszyny:
1400 * 1470 * 2050 (L * W * T) mm
Podkreślić:

Drukarka do pasty lutowniczej MES

,

drukarka do pasty lutowniczej DM

,

automatyczna maszyna do szablonów wodnych DM

Warunki płatności i wysyłki
Minimalne zamówienie
1 zestaw
Cena
negotiable
Szczegóły pakowania
Sklejka + opakowanie próżniowe, rozmiar: 1600 * 1700 * 2040 (L * W * T) mm
Czas dostawy
40 ~ 45 dni roboczych
Zasady płatności
T / T, L / C, Western Union, MoneyGram, D / A, D / P
Możliwość Supply
200 zestawów rocznie
Opis produktu

SHENHUAjest wiodącą firmą produkującą szablony do czyszczenia szablonów smt w Chinach.Wykonujemy pneumatyczną maszynę do czyszczenia szablonów, elektryczną maszynę do czyszczenia natryskowego oraz ultradźwiękową maszynę do czyszczenia szablonów.Zainstalowaliśmy ponad 800 zestawów w krajowych i zagranicznych fabrykach klientów.W 2020 roku sprzedaliśmy 100 zestawów pneumatycznej maszyny do czyszczenia szablonów SME-750.

Opis maszyny



SMT-800 MES połączył elektryczną maszynę do czyszczenia szablonów 200 V i 415 V za pomocą płynu wodnego i wody DI.



Przemysłowy system MES sterowany komputerem PC podłączony wzornik pasty lutowniczej smt elektryczna maszyna czyszcząca;to automatyczny, przemysłowy + sterowany PLC i podłączony do systemu MES inteligentny sprzęt.SME-860 ma modułowy port MES i port MES i może dostarczać parametry maszyny do systemu MES klienta.



SME-800 Wiele zastosowań:szablon pasty lutowniczej,czerwony klej szablonl, grubość 3mmczerwony szablon z miedzianego kleju, 3mmszablon z czerwonego kleju, źle wydrukowane PCB i ściągaczki.



Proces czyszczenia SME-800: mycie płynem na bazie wody - płukanie wodą DI - suszenie gorącym powietrzem.



SME-800 ma stabilną konstrukcję mechanizmu - 4 pręty do czyszczenia i 4 noże powietrzne zamocowane po lewej i prawej stronie szablonu;szablon porusza się tam iz powrotem w szafce czyszczącej.

Cechy maszyny:

1. Proces: mycie płynem na bazie wody + płukanie wodą DI + proces suszenia gorącym powietrzem.
2. Wielokrotnego użytku: pasta lutownicza / szablon z czerwonym klejem, szablon z czerwonego kleju miedzianego / maska ​​z tworzywa sztucznego, źle wydrukowana płytka drukowana, ściągaczka.
3. Stabilny mechanizm: szablon porusza się tam iz powrotem w szafce myjącej, podczas gdy pręty natryskowe i noże powietrzne są zamocowane. --- sprawiają, że maszyna jest stabilna i niezawodna.
4. Doskonały wynik czyszczenia: ciśnienie natrysku do 4 ~ 5 kg/cm2 i dysze o dużej objętości, bardzo dobry wynik czyszczenia.
5. System filtrów w czasie rzeczywistym: płyn i woda mogą być używane do recyrkulacji, żadne kulki lutownicze nie wracają ponownie na powierzchnię szablonu.Specjalnie do precyzyjnego szablonu.
6. Mniejsza odległość, bardziej wydajna: 4 pręty natryskowe i noże powietrzne zamocowane po lewej i prawej stronie szablonu, odległość ruchu szablonu o długości 750 mm zmniejsza się do 420 mm.
7. Mierniki ciśnienia: płyn do czyszczenia / płukanie wody / filtr cieczy / ciśnieniomierze filtra wody na panelu przednim, łatwe do oglądania i monitorowania.
8. Konstrukcja ze stali nierdzewnej SUS304: ochrona przed korozją alkaliczną i alkaliczną.Wszystkie rury, beczka z filtrem i pompy są wykonane z materiału sus304, w ogóle nie ma plastikowych rur.

9. Łatwa obsługa jednym klawiszem: wystarczy nacisnąć klawisz „start”, wszystkie procesy przebiegają automatycznie zgodnie z ustawieniem programu.
10. Widoczny: okienko po prawej stronie komory czystej, cały proces jest widoczny.
11. Zmniejszenie kosztów cieczy: wydmuchiwane sprężone powietrze pozostaje płynne w rurach i pompach po procesie czyszczenia, oszczędzając do 50% cieczy.
12. Sterowanie PLC, angielski interfejs operacyjny TP: czas czyszczenia, temp; czas płukania, temp;czas suszenia, temp... łatwo ustawiać i modyfikować parametry.
13. Funkcja dodawania i odprowadzania cieczy i wody: Wyposażona w płyn / wodę automatycznie dodawany i odprowadzany z pompy powietrza.
14. Światowej sławy, wysokiej jakości części firm Scheidier, Mitsubish, Omron, SMC, CKD.
15. Ochrona LS: 4 poziomy przełącznika poziomu cieczy i wody, niski poziom w celu ochrony grzałki, pompy, poziom M i H przypominają o dodaniu cieczy lub wody, poziom HH w celu ochrony przed przepełnieniem.
16. Regulacja temperatury grzejników: obliczanie PID, dokładność ± 3 °, ochrona przed nadmierną temperaturą.
17. Woda otwarta luźna i zamknięta pętla: można wybrać obie te 2 pętle.
18. Doskonała funkcja oprogramowania: tryb automatyczny / ręczny, porty we / wy, ustawienie parametrów, przypomnienie o wymianie filtra ...





Specyfikacja maszyny:

S/N Przedmiot SPECYFIKACJA Uwagi
1 rozmiar szablonu L29 * W29 * T1.57 cali
2 czas prania 3 ~ 5 minut
3 czas płukania 1 ~ 2 min
4 czas schnięcia 3 ~ 6 minut
5 temperatura płynu do mycia temperatura pokojowa ~ 60 ℃
6 Temperatura wody DI temperatura pokojowa ~ 60 ℃
7 temperatura gorącego powietrza temperatura pokojowa ~ 100 ℃
8 pojemność zbiornika cieczy/zbiornika wody 60L/60L
9 ciśnienie rozpylania cieczy/wody 4~5kg/cm2
10 typ płynny ciecz na bazie wody
11 Rodzaj wody Woda DI lub woda DM
12 precyzja filtra cieczy/wody 1um/1um
13 płynna moc cieplna 9KW
14 moc cieplna wody 9KW
15 moc cieplna gorącego powietrza 6KW
16 zasilanie elektryczne i zasilanie powietrzem, AC380V, 3P, 50/60Hz, 28KW, 0,5Mpa
17 Rozmiar maszyny dł.1300*szer.1400*wys.1970mm
18 Ciężar maszyny 720kg



Pytania i odpowiedzi:

Q1.Dlaczego warto wybrać tę elektryczną maszynę do czyszczenia szablonów?

A1: Ponieważ SME-800 używa płynu na bazie wody, który jest bezpieczny, przyjazny dla środowiska i łatwy do spłukiwania.



P2: Czy SME-800 może wyczyścić szablon miedziany z czerwonym klejem o grubości 3 mm i maskę palstic?

A2: Tak, może, ponieważ jego silne ciśnienie czyszczące może przeniknąć bardzo małe dziury w szablonie i masce, aby wypłukać czerwony klej.



P3: czy jest bardzo suchy po umyciu, spłukaniu i wysuszeniu?

A3: Tak, jest bardzo suchy, ponieważ powstaje temperatura gorącego powietrza i nadmuch powietrza.



P4: W jaki sposób SME-800 czyści źle wydrukowane PCB, ściągaczki i szablony bezramkowe?

A4: Używając naszego źle wydrukowanego uchwytu PCB, uchwytu ściągaczki, bezramowego uchwytu szablonu.

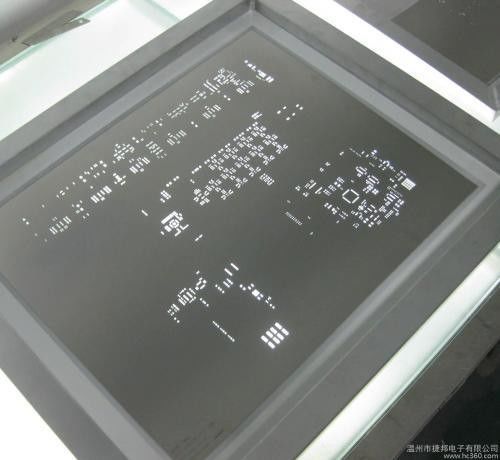

Porównanie wyników czyszczenia przed i po czyszczeniu:
