Miejsce pochodzenia:
Dongguan, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,UL
Numer modelu:
SME-820
SHENHUAjest wiodącą firmą produkującą szablony do czyszczenia szablonów smt w Chinach.Wykonujemy pneumatyczną maszynę do czyszczenia szablonów, elektryczną maszynę do czyszczenia natryskowego oraz ultradźwiękową maszynę do czyszczenia szablonów.Zainstalowaliśmy ponad 800 zestawów w krajowych i zagranicznych fabrykach klientów.W 2020 roku sprzedaliśmy 100 zestawów pneumatycznej maszyny do czyszczenia szablonów SME-750.

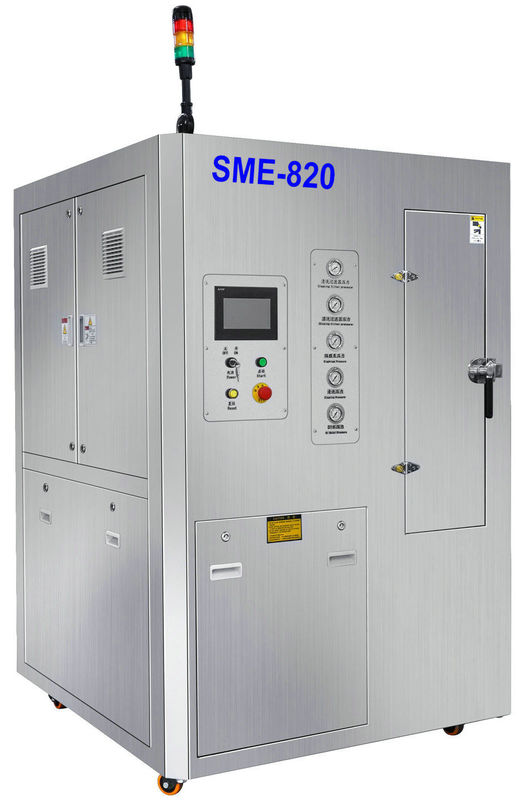

Wzornik do drukowania pasty lutowniczej SME-820 Wzornik mini LED, maszyna do czyszczenia cienkich szablonów Smt.
Automatyczna myjka szablonów SMT do szablonu z nadrukiem pasty lutowniczej i czerwonego kleju z nadrukiem z miedzi to wodna maszyna do czyszczenia szablonów w płynie.SME-820 używa cieczy wodnej do czyszczenia, wody zdemineralizowanej lub wody zdemineralizowanej do płukania, suszenie gorącym powietrzem;Ciecz i woda mogą być dodawane i odprowadzane automatycznie.

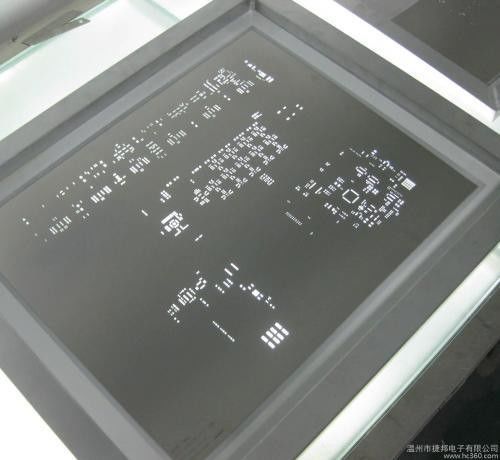

SME-820 MULTI-aplikacja:szablon pasty lutowniczej,czerwony klej szablonja,czerwony szablon z miedzianego kleju,szablon z czerwonego kleju, źle wydrukowane PCB i ściągaczki.
Proces czyszczenia SME-820: mycie płynem na bazie wody - płukanie wodą DI - suszenie gorącym powietrzem.

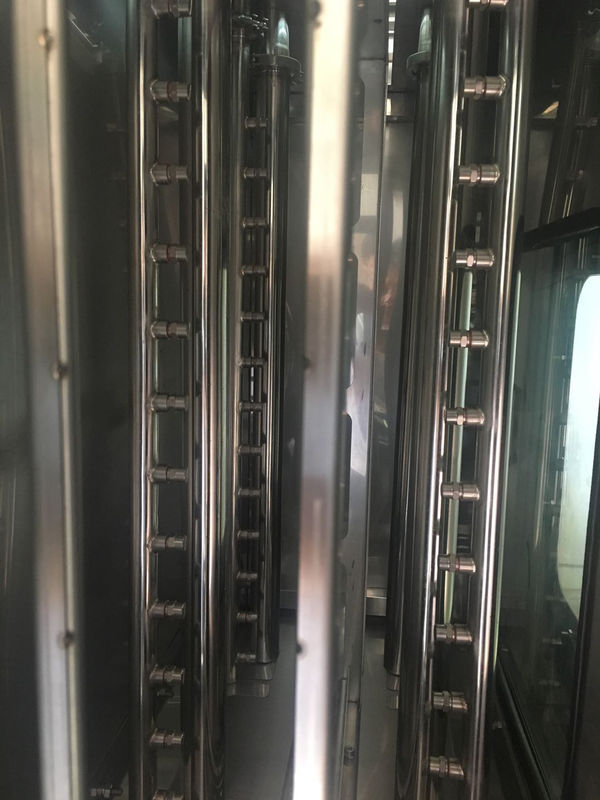

SME-820 ma stabilną strukturę mechanizmu - 4 pręty do czyszczenia i 4 noże powietrzne zamocowane po lewej i prawej stronie szablonu;szablon porusza się tam iz powrotem w szafce czyszczącej.
Cechy maszyny:
1. Wszystkie rodzaje szablonów pasty lutowniczej SMT, szablon z czerwonego kleju miedzianego / szablon z tworzywa sztucznego, błędny druk PCB i ściągaczki.
2. 4 pręty natryskowe i 4 noże powietrzne zamocowane, podczas gdy szablon porusza się tam iz powrotem, niezawodny i stabilny;mechanizm.
3. Niezależny system mycia i płukania.
4. Proces maszyny widoczny jest przez duże okno obserwacyjne.
5. System filtrów cieczy w czasie rzeczywistym i wody DI.
6. Wydmuchiwane sprężone powietrze pozostaje cieczą w rurach i pompie.Ta funkcja oszczędza płyn.
7. Materiał ze stali nierdzewnej SUS304, ochrona przed kwasami i alkaliami.
8. Sterowanie PLC i angielski interfejs operacyjny TP.
9. Temperatura cieczy, czas mycia cieczą, czas płukania wodą DI, temperatura wody DI, czas i temperatura suszenia gorącym powietrzem mogą być ustawiane i modyfikowane.
10. Funkcja automatycznego dodawania i odprowadzania cieczy i wody DI.
11. Funkcja alarmu terminowej wymiany filtra cieczy i wody DI.
12. Światowej sławy części elektryczne i pueumatic Schneidera, Mitsubishi, SMC, CKD, Omron.
Specyfikacja maszyny:
S/N | Przedmiot | SPECYFIKACJA | Uwagi |
1 | rozmiar szablonu | L29 * W29 * T1,57 cala | |
2 | czas prania | 3 ~ 5 minut | |
3 | czas płukania | 1 ~ 2 min | |
4 | czas schnięcia | 3 ~ 6 minut | |
5 | temperatura płynu do mycia | temperatura pokojowa ~ 60 ℃ | |
6 | Temperatura wody DI | temperatura pokojowa ~ 60 ℃ | |
7 | temperatura gorącego powietrza | temperatura pokojowa ~ 100 ℃ | |
8 | pojemność zbiornika cieczy/zbiornika wody | 60L/60L | |
9 | ciśnienie rozpylania cieczy/wody | 4~5kg/cm2 | |
10 | typ płynny | ciecz na bazie wody | |
11 | Rodzaj wody | Woda DI lub woda DM | |
12 | precyzja filtra cieczy/wody | 1um/1um | |
13 | płynna moc cieplna | 9KW | |
14 | moc cieplna wody | 9KW | |
15 | moc cieplna gorącego powietrza | 6KW | |
16 | zasilanie elektryczne i zasilanie powietrzem, | AC380V, 3P, 50/60Hz, 28KW, 0,5Mpa | |
17 | Rozmiar maszyny | dł.1300*szer.1400*wys.1970mm | |
18 | Ciężar maszyny | 720kg |
Pytania i odpowiedzi:
Q1.Dlaczego warto wybrać tę elektryczną maszynę do czyszczenia szablonów?
A1: Ponieważ SME-820 używa płynu na bazie wody, który jest bezpieczny, przyjazny dla środowiska i łatwy do spłukiwania.
P2: Czy SME-820 może wyczyścić szablon miedziany z nadrukiem o grubości 3 mm i maskę palstic?
A2: Tak, może, ponieważ jego silne ciśnienie czyszczące może przeniknąć bardzo małe dziury w szablonie i masce, aby wypłukać czerwony klej.
P3: czy jest bardzo suchy po umyciu, spłukaniu i wysuszeniu?
A3: Tak, jest bardzo suchy, ponieważ powstaje temperatura gorącego powietrza i nadmuch powietrza.
P3: W jaki sposób SME-820 czyści źle wydrukowane PCB, ściągaczki i szablony bezramkowe?
A4: Używając naszego źle wydrukowanego uchwytu PCB, uchwytu ściągaczki, bezramowego uchwytu szablonu.
Porównaniezdjęcia przed i po czyszczeniu:
