Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,ISO,UL
Numer modelu:
SME-6300

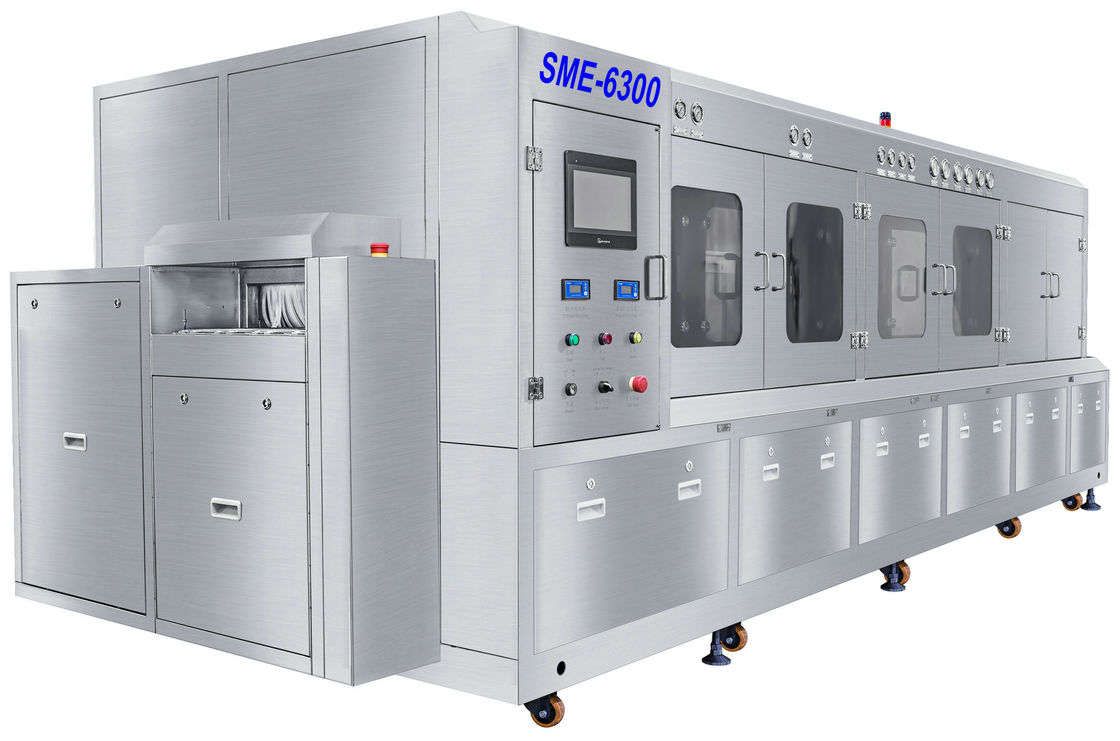

SME-6300, Certyfikat CE PCBA w systemie czyszczenia linii z płynnym myciem, płukaniem wodą DI i procesem suszenia gorącym powietrzem.To to rzędowa, wysokiej jakości, zajmująca mniej miejsca maszyna do czyszczenia wsadowego.
SME-6300 to wydajna maszyna do czyszczenia PCBA, która może czyścić resztki topnika, kulki soderowe i cząstki na płytce PCBA montażowe, takie jak: topnik kalafoniowy, topnik rozpuszczalny w wodzie, topnik nieczysty, pasta lutownicza i inne zanieczyszczenia organiczne i nieorganiczne.
Wydajny proces: Pranie wstępne+Mycie+Izolacja chemiczna+Płukanie wstępne+Płukanie+Płukanie końcowe+Suszenie na powietrzu+Suszenie gorącym powietrzem1+Suszenie gorącym powietrzem2.Może służyć do czyszczenia prawie wszystkich rodzajów PCBA.
Zalety maszyny:
1. PCBA w systemie czyszczenia linii.
2. duża ilość metody mycia w sprayu w płynie, super wynik mycia.Po spawaniu dokładnie oczyść topnik w paście lutowniczej wodno-sularnej i nieoczyszczony topnik w paście lutowniczej na SMT lub THT PCBA.
3. Sekcje myjące + sekcja płukania wodą dejonizowaną + sekcja nadmuchu powietrza +2 sekcje suche gorącym powietrzem.
4. Automatyczne dostarczanie płynnej i świeżej wody DI, po sekcji woda DI przelewa się do poprzedniej sekcji w celu odnowienia wody DI.
5. System zgarniający góra/dół w sekcjach mycia i płukania.
6. Ciśnienie rozpylania cieczy i wody DI można regulować w celu dostosowania do wymagań dotyczących czyszczenia PCBA.
7. Standard wyposażony w system monitorowania rezystywności, zakres rezystywności 0 ~ 18 MΩ.
8. Noże powietrzne nadmuchowe + 2-sekcyjny system suszenia gorącym powietrzem.
9. System płaskiej siatki przenośnikowej ze stali nierdzewnej SUS304.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Dostępnych jest wiele funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
S/N | Przedmiot | Specyfikacja SME-6300 |
1 | sieć Coyeyor | 500mm |
2 | prędkość przenośnika | 0,1 ~ 1,5 m / min |
3 | wysokość przenośnika | 900±50mm |
4 | kierunek przenośnika | Z lewej na prawą |
5 | Rozmiar PCB | L400*W500mm jako max |
6 | Wysokość PCB | 100 mm jako max (z komponentem) |
7 | pojemność zbiornika myjącego | 300L |
8 | pojemność zbiornika do płukania | 40L+120L+30L |
9 | Zużycie wody DI | 400 ~ 1000L/H |
10 | wywiewane powietrze | 42m³ |
11 | sterowanie elektryczne | PLC+TP |
12 | Zakres rezystywności | 0~18MΩ |
13 | Zakres PH | 0~14 |
14 | dopływ powietrza | 0,5Mpa |
15 | zasilacz | AC380V, 50/60 Hz, 3P, 110KW |
16 | rozmiar maszyny | L5200*W1800*H1650mm |
17 | ciężar maszyny | 2600 kg |
P1: Jaki rodzaj PCBA może wyczyścić SME-6300?
A1: SME-6300 to maszyna o długości 5200mm, posiada sekcję myjącą 1x600mm z 2x8 prętami natryskowymi.Zwykle może wyczyścić wszystkie PCBA, dostosowując prędkość przenośnika.Aby uzyskać najbardziej precyzyjną płytkę PCBA, należy wyregulować prędkość przenośnika do 0,2 m/min;Zwykle można go ustawić na 0,3 ~ 0,4 m / min.
P2: Dlaczego jest to 110 kW?
A2: w sekcji mycia ma grzałkę 2x12KW; w sekcji spłukiwania wstępnego ma grzałkę 1x12KW;w sekcji płukania posiada grzałkę 2x12KW;w sekcji suchego gorącego powietrza posiada nagrzewnicę 2x7,5KW, a także dmuchawy, pompy elektryczne.
P3: Jaka jest temperatura cieczy i temperatura wody DI?
A3: temperatura cieczy może się nagrzać do 80 ℃;Woda DI może podgrzać do 60 ℃.
P4: Jakie jest zużycie cieczy na godzinę?
A4: To zależy od samej cieczy i temperatury, instalujemy skraplacz cieczy chłodzącej, zwykle 5 ~ 15 l/godz.
