Product Details
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: SHENHUA
Orzecznictwo: CE,ISO,UL
Numer modelu: SME-6600
Payment & Shipping Terms
Minimalne zamówienie: 1 zestaw
Cena: negotiation
Szczegóły pakowania: Odkurzacz + opakowanie ze sklejki, rozmiar obudowy: 7200 * 2200 * 2200 mm (L * W * H)
Czas dostawy: 60 ~ 80 dni
Zasady płatności: L / C, T / T, D / P, Western Union, Paypal, Money Gram
Możliwość Supply: 100 zestawów rocznie
Materiał: |
Stal nierdzewna SUS304 |
Rozmiar PCBA: |
L600*W500*T100mm jako max |
Szerokość siatki przenośnika: |
600 mm |
Prędkość przenośnika: |
0,1 ~ 1,5 m/min |
Kierunek przenośnika: |
Z lewej na prawą |
Ilość wody dejonizowanej: |
500 ~ 1000 l/godz |
Ilość wywiewanego powietrza: |
42m³/godz |
Zakres rezystywności wody DI: |
0~18MΩ |
Zasilanie sprężonym powietrzem: |
0,5 MPa, 200 ~ 400 l / min |
Zasilacz:: |
AC380V, 3P, 50/60Hz, 150KW |
Rozmiar maszyny: |
6600*1650*1650 (dł.*szer.*wys.) mm |
Ciężar maszyny: |
3200 kg |
Materiał: |
Stal nierdzewna SUS304 |
Rozmiar PCBA: |
L600*W500*T100mm jako max |
Szerokość siatki przenośnika: |
600 mm |
Prędkość przenośnika: |
0,1 ~ 1,5 m/min |
Kierunek przenośnika: |
Z lewej na prawą |
Ilość wody dejonizowanej: |
500 ~ 1000 l/godz |
Ilość wywiewanego powietrza: |
42m³/godz |
Zakres rezystywności wody DI: |
0~18MΩ |
Zasilanie sprężonym powietrzem: |
0,5 MPa, 200 ~ 400 l / min |
Zasilacz:: |
AC380V, 3P, 50/60Hz, 150KW |
Rozmiar maszyny: |
6600*1650*1650 (dł.*szer.*wys.) mm |
Ciężar maszyny: |
3200 kg |

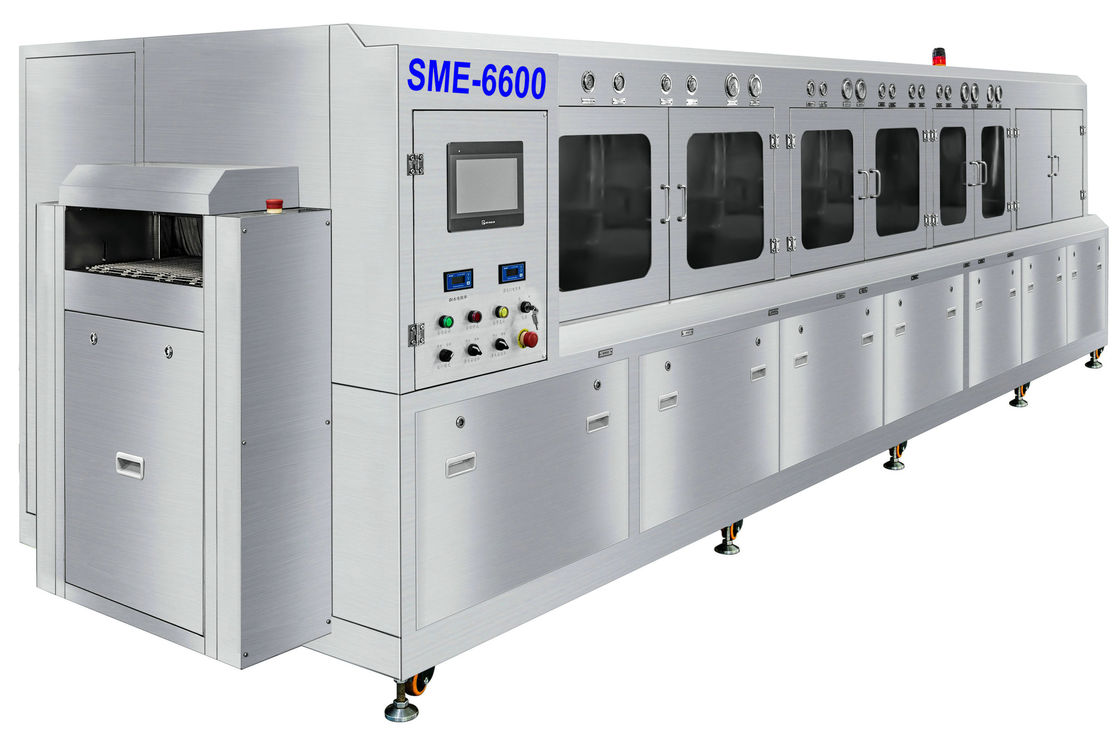

SME-6600 jestDługość 6600 mmWysokociśnieniowy podwójny płyn do mycia i płukania wodą DI Pbca ze stali nierdzewnej System automatycznego czyszczenia.
Doskonała skuteczność czyszczenia: pozostałości topnika PCBA, kulki sodera i cząstki na PCBA, takie jak: topnik kalafoniowy, topnik rozpuszczalny w wodzie, topnik nieoczyszczony, pasta lutownicza i inne zanieczyszczenia organiczne i nieorganiczne.
Sekcja i proces czyszczenia funkcjonalnego: Mycie wstępne + Pranie 1 + Pranie 2 + Izolacja chemiczna + Płukanie wstępne + Płukanie + Płukanie końcowe + Suszenie powietrzem + Suszenie gorącym powietrzem 1 + Suszenie gorącym powietrzem 2.
Nasza zaawansowana technologia czyszczenia natryskowego, system ma następujące zalety:
1. Duża ilość PCBA w systemie czyszczenia linii.
2. duża ilość metody mycia w płynie, super wynik prania.Dokładnie oczyść wodno-sularny topnik do pasty lutowniczej i nieczysty topnik do pasty lutowniczej na PCBA SMT lub THT po spawaniu.
3. Dłuższe sekcje mycia + sekcja płukania dejonizowaną wodą + sekcja nadmuchu + 2 sekcje suszenia gorącym powietrzem.
4. Automatyczne dostarczanie płynnej i świeżej wody DI, przelew wody DI po sekcji do poprzedniej sekcji w celu odnowienia wody DI.
5. System oszczędzania góra/dół w sekcjach mycia i płukania.
6. Ciśnienie rozpylania wody płynnej i dejonizowanej można dostosować do wymagań dotyczących czyszczenia PCBA.
7. Standardowo wyposażone w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Suszenie noży powietrznych + 2-sekcyjny system suszenia gorącym powietrzem.
9. Płaski przenośnik siatkowy ze stali nierdzewnej SUS304 PCB.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Wiele dostępnych funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
| S/N | Przedmiot | Specyfikacja SME-6600 |
| 1 | siatka conyeyor | 600 mm |
| 2 | prędkość przenośnika | 0,1 ~ 1,5 m/min |
| 3 | wysokość przenośnika | 900±50mm |
| 4 | kierunek przenośnika | Od lewej do prawej |
| 5 | Rozmiar PCB | L500*W600mm jako max |
| 6 | Wysokość PCB | Maks. 100 mm (z komponentem) |
| 7 | pojemność zbiornika myjącego | 300L |
| 8 | pojemność zbiornika do płukania | 30L+120L+30L |
| 9 | Zużycie wody dejonizowanej | 400 ~ 1000 l/godz |
| 10 | wyczerpane powietrze | 42m³ |
| 11 | sterowanie elektryczne | PLC+TP |
| 12 | Zakres rezystywności | 0~18MΩ |
| 13 | Zakres pH | 0~14 |
| 14 | dopływ powietrza | 0,5 MPa |
| 15 | zasilacz | AC380V,50/60HZ, 3P,150KW |
| 16 | rozmiar maszyny | dł.6600*szer.1800*wys.1650mm |
| 17 | ciężar maszyny | 3600 KG |
P1: Dlaczego SME-6600 może czyścić wszystkie PCBA?
A1: SME-6600 to maszyna o długości 6600 mm, ma sekcję mycia 2x600 mm z 2x14 prętami natryskowymi, dlatego jest tak mocna.
Q2: Dlaczego to jest 150KW?
A2: w sekcji mycia ma grzałkę 3x12KW; w sekcji płukania wstępnego ma grzałkę 1x12KW;w sekcji płukania posiada grzałkę 3x12KW;w sekcji suchego gorącego powietrza ma grzałkę 2x7,5 kW, a także dmuchawy powietrza, pompy elektryczne.
P3: Jaka jest temperatura cieczy i temperatura wody DI?
A3: temperatura cieczy może ogrzać się do 80 ℃;Woda DI może nagrzewać się do 60 ℃.
P4: Jakie jest zużycie cieczy na godzinę?
A4: To zależy od samej cieczy i temperatury, instalujemy skraplacz chłodzący ciecz, zwykle 5 ~ 15 l/godz.
