Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,ISO,UL
Numer modelu:
SME-6300
SME-66001.56ug / cm2 zanieczyszczenie jonami 400 ~ 800l przelewu wody DI Wymień i chemiczną maszynę do czyszczenia.

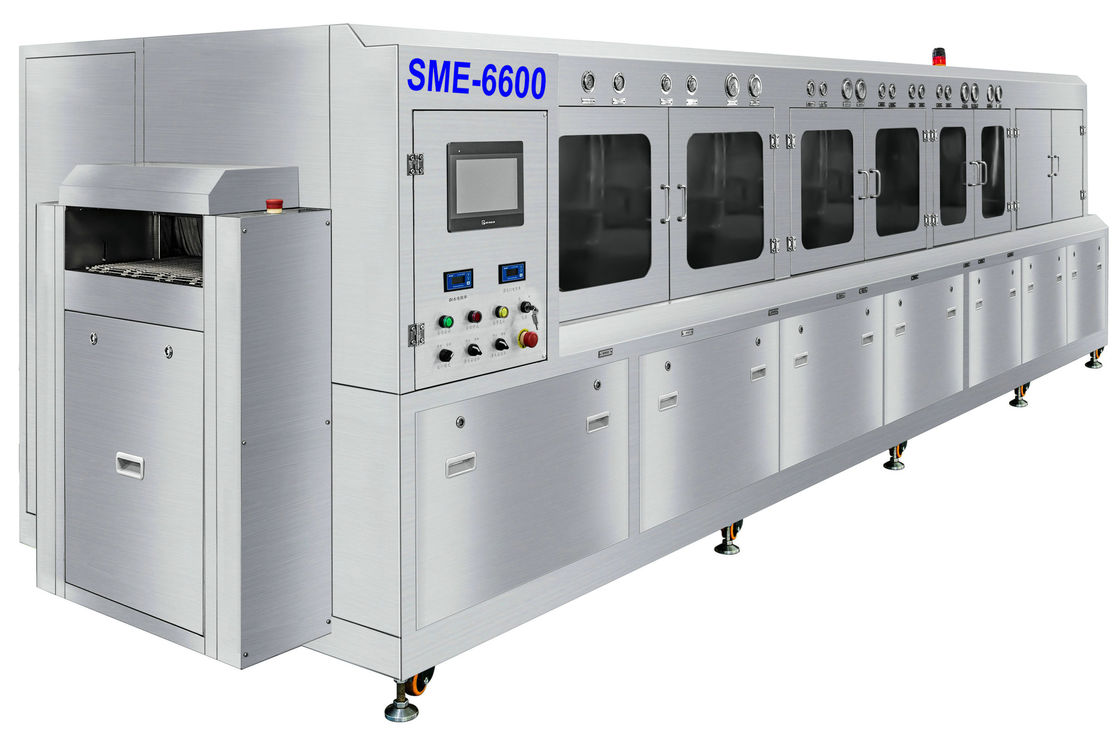

SME-6600jest materiałem ze stali nierdzewnej SUS304 i modułową jednostką natryskową PCBA w maszynie do czyszczenia linii.
Doskonała wydajność czyszczenia: pozostałości topnika PCBA, kulki soderowe i cząstki na PCBA, takie jak: topnik z kalafonii, topnik rozpuszczalny w wodzie, topnik nieczysty, pasta lutownicza i inne zanieczyszczenia organiczne i nieorganiczne.
Sekcja i proces czyszczenia funkcjonalnego: Zmywanie wstępne+Płukanie+Izolacja chemiczna+Płukanie wstępne+Płukanie+Płukanie końcowe+Suszenie na powietrzu+Suszenie gorącym powietrzem1+Suszenie gorącym powietrzem2.
Nasza zaawansowana technologia czyszczenia natryskowego, system ma następujące zalety:
1. Duża ilość PCBA w systemie czyszczenia linii.
2. Metoda mycia w dużej ilości cieczy w sprayu, super wynik mycia.Po spawaniu dokładnie oczyść topnik wodno-sularnej pasty lutowniczej i nieoczyszczony topnik do pasty lutowniczej na SMT lub THT PCBA.
3. Sekcje myjące + sekcja płukania wodą dejonizowaną + sekcja nadmuchu powietrza +2 sekcje suche gorącym powietrzem.
4. Automatyczne dostarczanie płynnej i świeżej wody DI, po sekcji woda DI przelewa się do poprzedniej sekcji w celu odnowienia wody DI.
5. System zgarniający góra/dół w sekcjach mycia i płukania.
6. Ciśnienie rozpylania cieczy i wody DI można regulować w celu dostosowania do wymagań dotyczących czyszczenia PCBA.
7. Standardowo wyposażony w system monitorowania rezystywności, zakres rezystywności 0 ~ 18 MΩ.
8. Noże powietrzne nadmuchowe + 2-sekcyjny system suszenia gorącym powietrzem.
9. System płaskiej siatki przenośnikowej ze stali nierdzewnej SUS304.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Dostępnych jest wiele funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
S/N | Przedmiot | Specyfikacja SME-6600 |
1 | sieć Coyeyor | 600mm |
2 | prędkość przenośnika | 0,1 ~ 1,5 m / min |
3 | wysokość przenośnika | 900±50mm |
4 | kierunek przenośnika | Od lewej do prawej |
5 | Rozmiar PCB | L400*W600mm jako max |
6 | Wysokość PCB | 100 mm jako max (z komponentem) |
7 | pojemność zbiornika myjącego | 300L |
8 | pojemność zbiornika do płukania | 60L+120L+30L |
9 | Zużycie wody DI | 400~800L/H |
10 | wywiewane powietrze | 42m³ |
11 | sterowanie elektryczne | PLC+TP |
12 | Zakres rezystywności | 0~18MΩ |
13 | Zakres PH | 0~14 |
14 | dopływ powietrza | 0.5Mpa |
15 | zasilacz | AC380V, 50/60 Hz, 3P, 110KW |
16 | rozmiar maszyny | L6600*W1750*H1650mm |
17 | ciężar maszyny | 3300 KG |

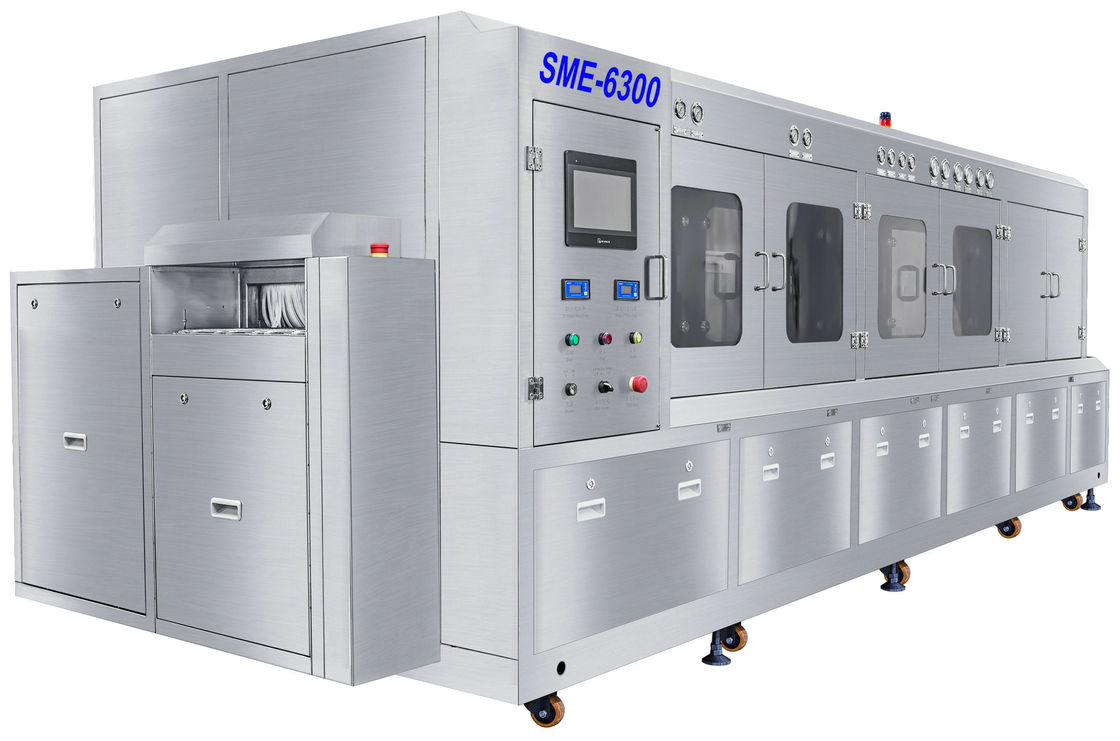

P1: Jakiego rodzaju PCBA może czyścić SME-6300?
A1: SME-6300 to maszyna o długości 5200 mm, posiada jedną sekcję myjącą 800 mm z 2x8 prętami natryskowymi.Może czyścić wszystkie PCBA, aby uzyskać najbardziej precyzyjne PCBA, można obniżyć prędkość przenośnika do 0,2 m/min, aby uzyskać doskonałą wydajność czyszczenia.Zwykle ustawiamy go na 0,3~0,4 m/min.
P2: Dlaczego jest to 110 kW?
A2: w sekcji mycia ma grzałkę 3x12KW; w sekcji spłukiwania wstępnego ma grzałkę 1x12KW;w sekcji płukania posiada grzałkę 1x12KW;w sekcji suchego gorącego powietrza posiada nagrzewnicę 2x7,5KW, a także dmuchawy, pompy elektryczne.
P3: Jaka jest temperatura cieczy i temperatura wody DI?
A3: temperatura cieczy może się nagrzać do 80 ℃;Woda DI może podgrzać do 60 ℃.
P4: Jakie jest zużycie cieczy na godzinę?
A4: To zależy od samej cieczy i temperatury, instalujemy chłodnicę cieczy, zwykle 5 ~ 15 l/godz.
