Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
SHENHUA
Orzecznictwo:
CE,ISO,UL
Numer modelu:
SME-6100
Shenhua jest wiodącym producentem i producentem maszyn do czyszczenia natryskowego PCBA w Chinach.

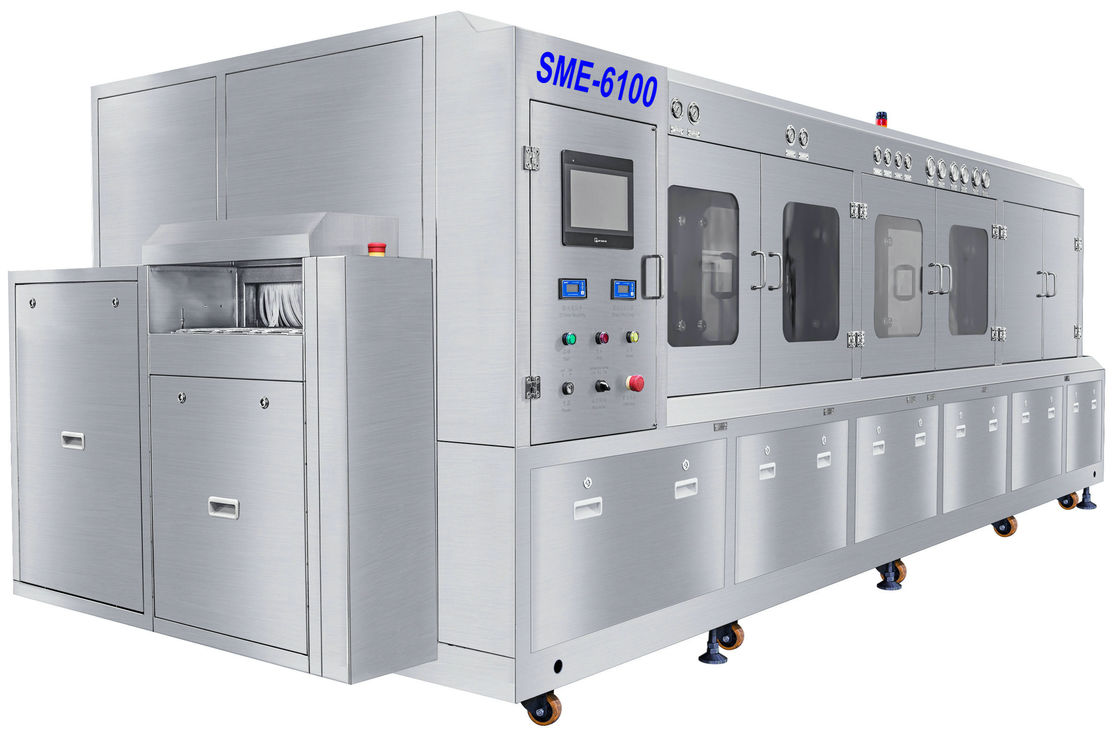

SME-6100 jest Rozpuszczalna w wodzie automatyczna maszyna czyszcząca PCBA.
SME-6100 jestspecjalnie używany do czyszczenia rozpuszczalnego w wodzie topnika pasty lutowniczej PCBA za pomocą gorącej wody dejonizowanej.
Proces maszynowy: pranie wstępne + pranie + płukanie + końcowe płukanie + suszenie powietrzem + suszenie gorącym powietrzem.
SHENHUA nowo opracowana technologia czyszczenia natryskowego, system ma następujące zalety:
1. Duża ilość PCBA w systemie czyszczenia linii.
2. Po spawaniu dokładnie wyczyść wodno-surową pastę lutowniczą na PCBA SMT lub THT.
3. Sekcje mycia wodą dejonizowaną + sekcja płukania wodą dejonizowaną + sekcja nadmuchu powietrza + sekcje suszenia gorącym powietrzem.
4. Automatyczne dostarczanie świeżej wody DI, przelew wody DI po sekcji do poprzedniej sekcji w celu odnowienia wody DI.
5. System oszczędzania góra/dół w sekcjach mycia i płukania.
6. Ciśnienie rozpylania wody DI można dostosować do wymagań dotyczących czyszczenia PCBA.
7. Standardowo wyposażone w system monitorowania rezystywności, zakres rezystywności 0~18 MΩ.
8. Sekcja suszenia z nożami powietrznymi + sekcja suszenia gorącym powietrzem.
9. Płaski przenośnik siatkowy ze stali nierdzewnej SUS304 PCB.
10. System sterowania PLC, angielski interfejs operacyjny, łatwa obsługa.
11. Wiele dostępnych funkcji opcjonalnych.
12. Całkowita struktura SUS304, odporność na korozję kwasową i alkaliczną.
Specyfikacja maszyny:
S/N | Przedmiot | Specyfikacja SME-6100 |
1 | siatka conyeyor | 500 mm |
2 | prędkość przenośnika | 0,1 ~ 1,5 m/min |
3 | wysokość przenośnika | 900±50mm |
4 | kierunek przenośnika | Od lewej do prawej |
5 | Rozmiar PCB | L400*W500mm jako max |
6 | Wysokość PCB | Maks. 100 mm (z komponentem) |
7 | pojemność zbiornika myjącego | 280L |
8 | pojemność zbiornika do płukania | 40L + 30L |
9 | Zużycie wody dejonizowanej | 400 ~ 1000 l/godz |
10 | wyczerpane powietrze | 36m³ |
11 | sterowanie elektryczne | PLC+TP |
12 | Zakres rezystywności | 0~18MΩ |
13 | Zakres pH | Nic |
14 | dopływ powietrza | 0,5 MPa |
15 | zasilacz | AC380V,50/60HZ, 3P,80KW |
16 | rozmiar maszyny | dł.4000*szer.1650*wys.1650mm |
17 | ciężar maszyny | 2100 KG |
P1: Jakiego rodzaju PCBA może czyścić SME-6100?
A1: Rozpuszczalna w wodzie pasta lutownicza PCBA.
Q2: Czy SME-6100 może czyścić PCBA bardzo czysto?
A2: Tak, zwykle podgrzewamy wodę dejonizowaną do 60 ℃ i mamy pręty natryskowe 2x8 w górę iw dół z różnymi rodzajami dysz natryskowych. Więc może bardzo dobrze czyścić, niektórzy z naszych klientów używają SME-6100, bardzo im się podoba .
P3: Jaka jest temperatura wody DI?
A3: woda DI może nagrzewać się do 60 ℃.
P4: Jakie jest zużycie wody dejonizowanej na godzinę?
A4: To zależy od temperatury, zwykle 5 ~ 15 l/godz.
